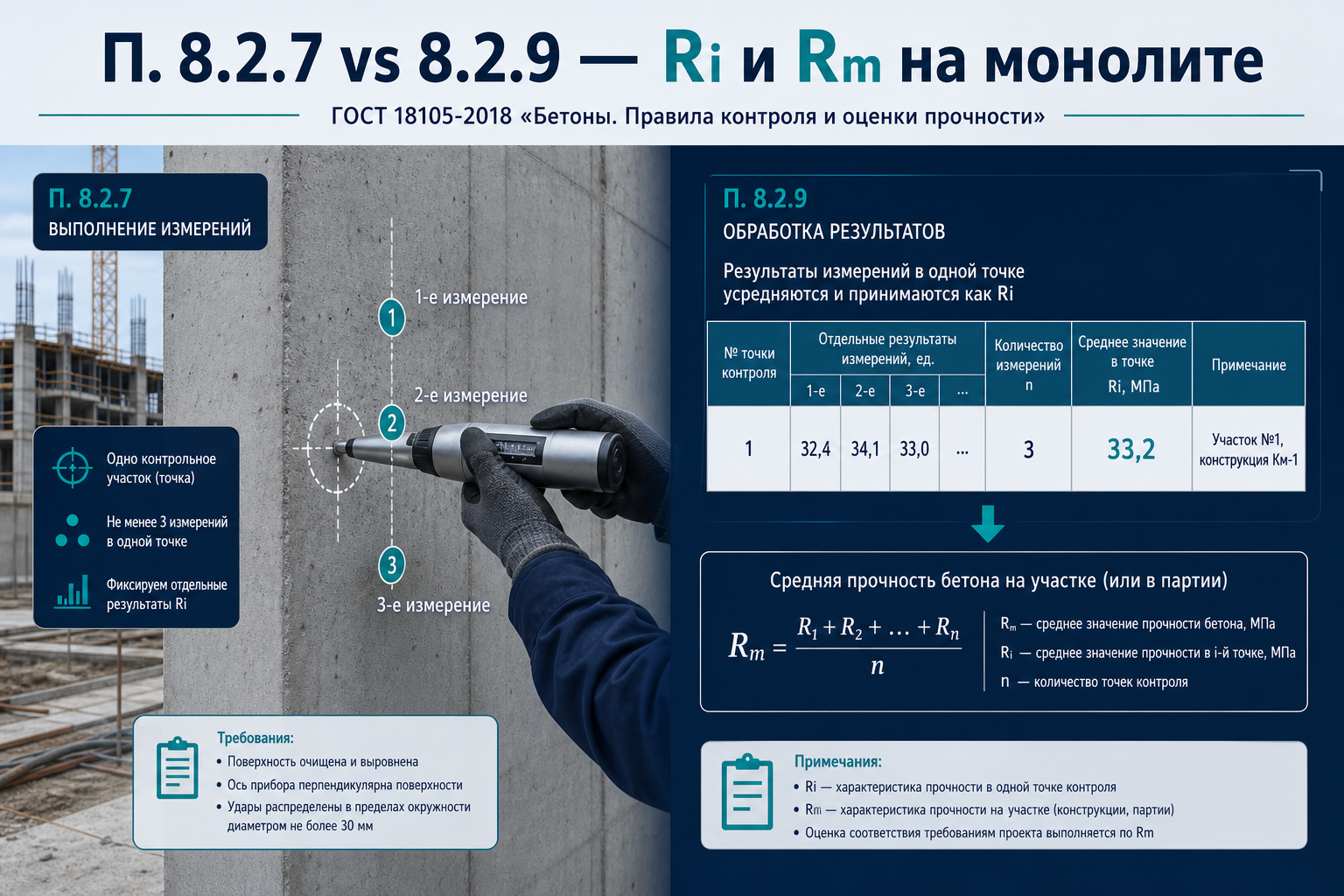

п. 8.2.7 и п. 8.2.9 — Ri и Rm на монолите
Протокол ИЛ по перекрытию: в таблице 26 строк — каждая точка отбойного молотка отдельно, Rm = 30,8 МПа, Bф принят. ПТО вернул: по п. 8.2.7 на участке несколько измерений 22690, но в расчёт Rm по 8.2.9 идёт одно Ri = средняя участка, а не каждое измерение.
ГОСТ 18105-2018 разводит «сколько мерить на точке» и «что считать единичным Ri». Путаница ломает Sm, Vm и Bф раньше, чем спор о формуле (13) или (16).
Полный текст: ГОСТ 18105-2018. Связанные материалы: формула (1) и Rm, п. 6.2.4 и п. 7.2.7 — Ri на РБУ и ЖБИ, п. 7.2.5 и п. 8.2.6 — сколько участков.
Для кого эта статья
Материал для лаборантов НК, инженеров ПТО, начальников ИЛ. Запросы: «п. 8.2.7 и п. 8.2.9», «сколько измерений на участке монолита», «что писать в Ri», «можно ли каждое измерение молотка в Rm», «Ri кубов и Ri НК в одной таблице».
8.2.7 ≠ 8.2.9
8.2.7 — число измерений / образцов на одном участке ( 22690, 17624, 28570 ). 8.2.9 — какое одно число МПа записать в строку Ri перед формулой (1).
Общая цепочка на монолите🔗
| Шаг | Пункт | Вопрос |
|---|---|---|
| 1 | 8.1.2–8.1.3 | Границы захватки, группы, зоны |
| 2 | 8.2.5–8.2.6 | Сколько участков разместить и сколько Ri нужно для Vm ( ≥ 20 ) — статья |
| 3 | 8.2.7 | Сколько измерений на каждом участке |
| 4 | 8.2.9 | Какое значение → одно Ri |
| 5 | 5.1, 8.3.1 | Rm, Sm, Vm → Bф (13)–(16) → (17) |
Статья фокусируется на шагах 3 и 4. Шаг 2 уже разобран в участках измерений.
П. 8.2.7 — число измерений на участке🔗
П. 8.2.7:
| Способ | Норма |
|---|---|
| Неразрушающий контроль | Число измерений на участке — по ГОСТ 17624 и ГОСТ 22690 |
| Контроль по образцам из конструкции | Число образцов на участок — по ГОСТ 28570 |
Смысл: на одной отметке ( участке ) лаборант делает несколько измерений или отбирает несколько образцов — это требование метода, не строки таблицы Ri.
Пример ( учебный ) по 22690: участок № 5 на плите — 4 измерения : 31,0 ; 30,4 ; 31,8 ; 30,9 МПа. Все четыре — 8.2.7, ещё не Ri.
П. 8.2.9 — единичное Ri для Rm🔗
П. 8.2.9: Rm группы, конструкции, захватки или зоны считают по формуле (1), где Ri — единичное значение прочности контролируемого участка или серий контрольных образцов в одной пробе ( отдельных образцов в случаях примечания к 8.2.5 ).

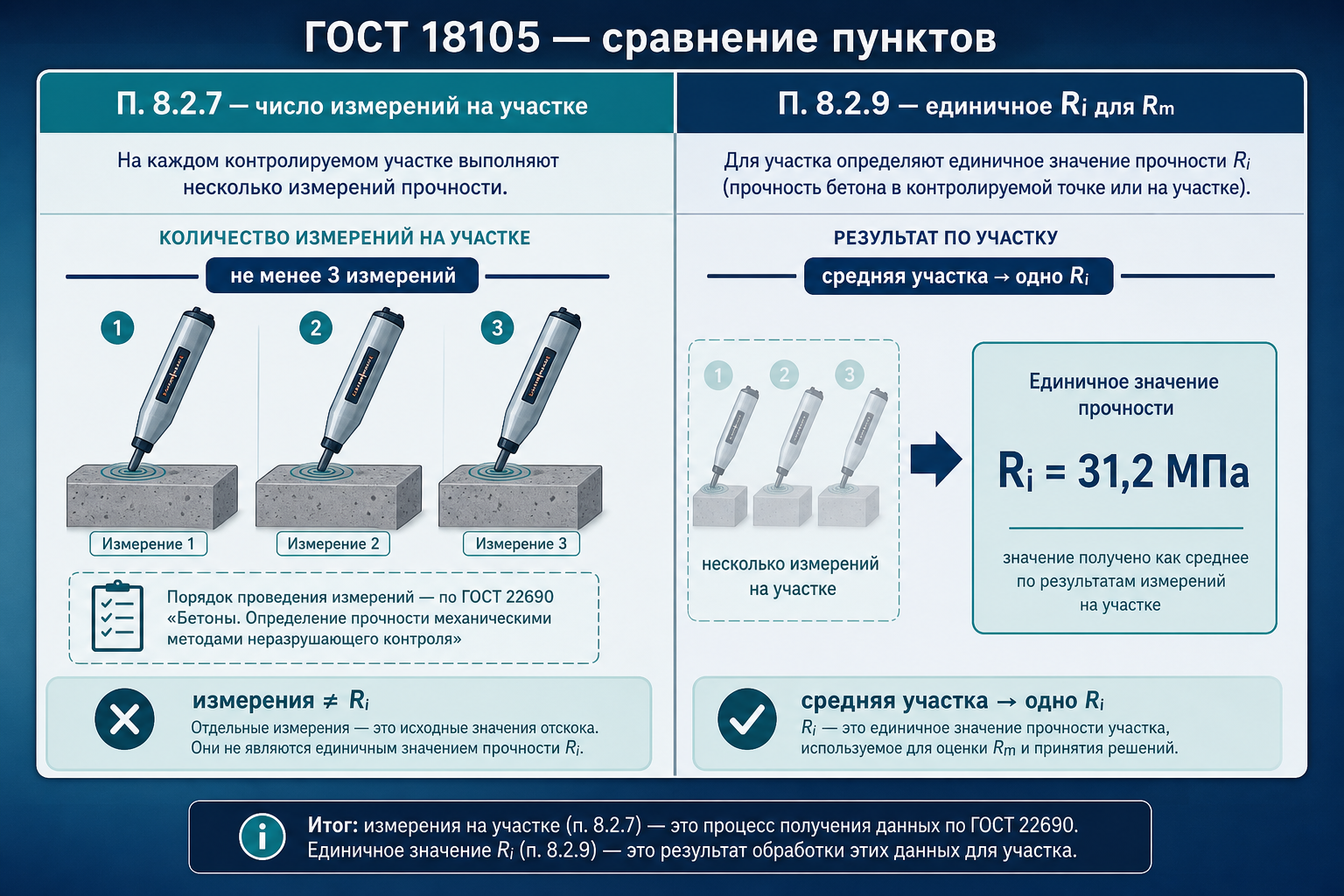

п. 8.2.7 и п. 8.2.9 — измерения и Ri
| Источник Ri | Что записать в строку Ri | Пункт |
|---|---|---|
| НК ( схема В ) | Средняя прочность участка ( из измерений 8.2.7 ) | 8.2.9 |
| Керны 28570 | Средняя серии образцов одной пробы из конструкции | 8.2.9 |
| Кубы 8.2.8 ( 8.2.4 ) | Средняя серии из одной пробы смеси ( 8.2.8 ) | 8.2.9 |
| Вертикаль + образцы из конструкции | Прочность отдельного образца ( прим. 8.2.5 , сечение ≥ 70 мм ) | 8.2.9 |
Продолжение примера: Ri₅ = (31,0 + 30,4 + 31,8 + 30,9) / 4 = 31,0 МПа — одна строка в таблице перед Rm.
Сравнительная таблица — п. 8.2.7 и п. 8.2.9🔗
| Критерий | П. 8.2.7 | П. 8.2.9 |
|---|---|---|
| Уровень | Один участок / проба | Вся единица учёта ( захватка, группа, зона ) |
| Объект нормы | Измерения, образцы на точке | Число МПа для формулы (1) |
| Стандарт детализации | 22690, 17624, 28570 | 18105 + ссылка на метод |
| Строк в протоколе на участок | Несколько ( сырые данные ) | Одна ( Ri ) |
| Связь с 7.2.7 | Аналог «число на участке» на ЖБИ | Аналог «средняя участка» — п. 6.2.4 и п. 7.2.7 |
Три ветки контроля — от измерений к Rm🔗

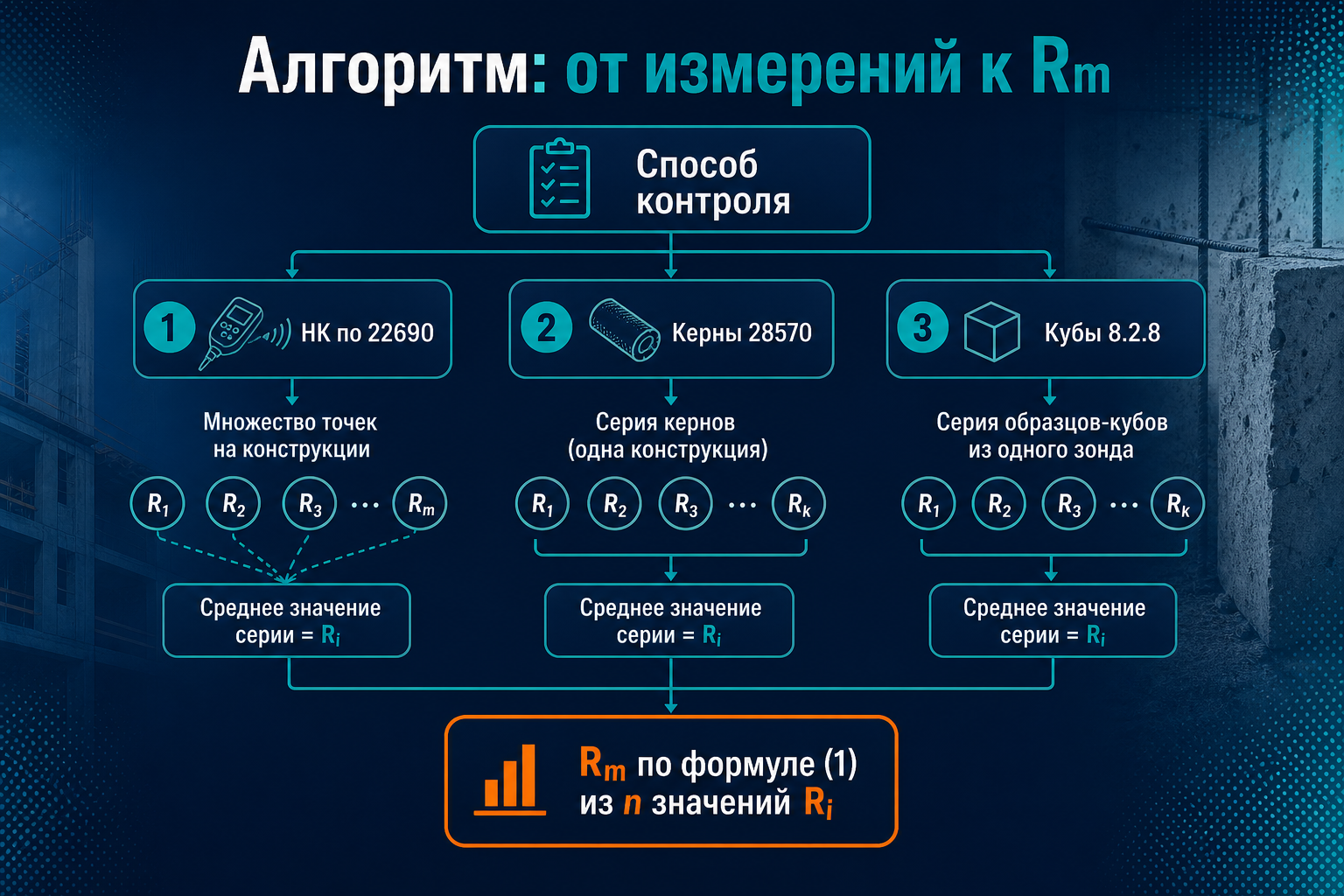

Алгоритм Ri на монолите
Ветка 1 — неразрушающий контроль (схема В)🔗
- Разместить участки по 8.2.5, набрать ≥ 20 Ri по 8.2.6 ( для плоской / группы ).
- На каждом участке — измерения по 22690 ( 8.2.7 ).
- Усреднить → одно Ri ( 8.2.9 ).
- Rm = (R₁ + … + Rₙ) / n ( 5.1 ) → Sm 5.3 → Vm → Bф (13)–(15).
Sm по 5.3 для НК — от Ri, не от сырых измерений. Подробнее — п. 7.3.2 и п. 8.3.1, п. 8.3.1 и п. 8.3.2.
Ветка 2 — керны из конструкции (28570)🔗
П. 8.2.1 разрешает 28570, если не нарушается эксплуатационная пригодность. 8.2.7 → число образцов на участок по 28570. 8.2.9 → средняя серии пробы = Ri. Bф считают по 8.4.2 ( разрушающий метод ) — контроль кернами.
Ветка 3 — кубы с площадки (8.2.4, 8.2.8)🔗
При ограниченном доступе ( 8.2.4 ) пробы смеси и серии кубов — 8.2.8. За Ri — средняя серии одной пробы ( 8.2.9 ). Число проб 2 / 4 / 6 от объёма группы — не путать с 8.2.7 ( это число проб, не измерений НК ) — ограниченный доступ.
Примечание к 8.2.5 — отдельный образец как Ri🔗
Примечание к 8.2.5: при контроле вертикальных конструкций по образцам из конструкции допускается принимать за единичное Ri прочность отдельного образца ( сечение ≥ 70 мм ).
| Ситуация | Ri |
|---|---|
| НК, средняя участка | Усреднение измерений 8.2.7 |
| Керны, серия из пробы | Средняя серии |
| Вертикаль, образец из конструкции | Может быть один образец = одно Ri |
На колонне с 6 участками НК → 6 значений Ri, не 6×N измерений.
Типичные ошибки🔗
| Ошибка | Почему неверно | Норма |
|---|---|---|
| Каждое измерение молотка — отдельная строка Ri | Завышает n, ломает Sm и Vm | 8.2.9 — средняя участка |
| Одно измерение на участок «для скорости» | Не выполнен 22690 / 8.2.7 | Метод + 8.2.7 |
| Ri НК и Ri кубов в одном Rm | Разные ветки 8.2.1 | Раздельные протоколы или одна схема |
| Rm = средняя по всем измерениям без группировки по участкам | Подмена 8.2.9 | Сначала Ri участка, потом (1) |
| Bф = Rm без формулы (13)–(16) | Rm ≠ Bф | 8.4.1–8.4.4, (17) |
Учебный пример — захватка плиты (n = 22 участка)🔗
B30, схема В, НК, 22 участка ( 8.2.6 ✓ ):
| Участок | Измерения 8.2.7 ( 4 шт. ) | Ri 8.2.9 |
|---|---|---|
| 1 | 29,8 ; 30,1 ; 30,4 ; 29,9 | 30,05 |
| 2 | 31,2 ; 30,8 ; 31,0 ; 31,4 | 31,10 |
| … | … | … |
| 22 | … | 30,42 |
Rm = среднее 22 значений Ri, не 88 измерений. Далее Sm → Vm → Bф = Rm/Kт (13) при n ≥ 20 — формула (13) на плите.
Чек-лист перед протоколом🔗
- Участки размещены по 8.2.5, число Ri ≥ 20 ( 8.2.6 ) или ≥ 6 ( линейная / зона ).
- На каждом участке выполнено число измерений по 22690 / 17624 ( 8.2.7 ).
- В таблицу Ri внесена средняя участка ( 8.2.9 ).
- n в формуле (1) = число участков ( или проб ) , не число измерений.
- Не смешаны ветки НК, кернов и кубов 8.2.8 без обоснования.
- Приёмка — Bф ≥ Bнорm (17), не Rm напрямую.
FAQ🔗
Сколько измерений на участке по 8.2.7?🔗
По 22690 или 17624 — в методике НК, не в 18105. 18105 только отсылает к стандартам.
Одно Ri на участок или на конструкцию?🔗
Одно Ri на участок ( или на пробу / серию ). Rm конструкции — из n таких Ri по (1).
Чем отличается от статьи «п. 7.2.5 и п. 8.2.6»?🔗
Там — сколько участков и когда ≥ 20. Здесь — что делать внутри одного участка и как получить Ri для Rm.
Чем отличается от «п. 6.2.4 и п. 7.2.7»?🔗
Там — Ri на РБУ и ЖБИ. Здесь — монолит, п. 8.2.7 и 8.2.9, включая кубы 8.2.8 и примечание 8.2.5.
При схеме Г нужен ли усреднённый Ri по 8.2.9?🔗
Да. Bф = 0,8·Rm (16) , Rm всё равно из Ri по (1). Меняется расчёт Bф, не определение Ri — схема Г.
Связанные материалы🔗
- Формула (1) и Rm — единицы учёта, границы группы
- п. 6.2.4 и п. 7.2.7 — Ri на РБУ и ЖБИ
- п. 7.2.5 и п. 8.2.6 — сколько участков, не измерений на точке
- Участки измерений монолита — 8.2.5–8.2.6
- Sm по 5.3 на монолите — после набора Ri
- Схема В на монолите — Bф, (13)–(15)
- Контроль кернами — ветка 28570
- ГОСТ 18105-2018 — полный текст
Лаборатории в каталоге LABGO по этому ГОСТу
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.
8 лабораторий в каталоге.
Цифровой инженер лаборатории LABGO группирует измерения 8.2.7 по участкам, формирует Ri по 8.2.9, считает Rm и Bф без подмены «88 точек» вместо 22 Ri.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 5.1, 8.2.5–8.2.9, 8.3.1, 8.4.1–8.4.4, 8.5.2 ГОСТ 18105-2018 в базе LABGO.
