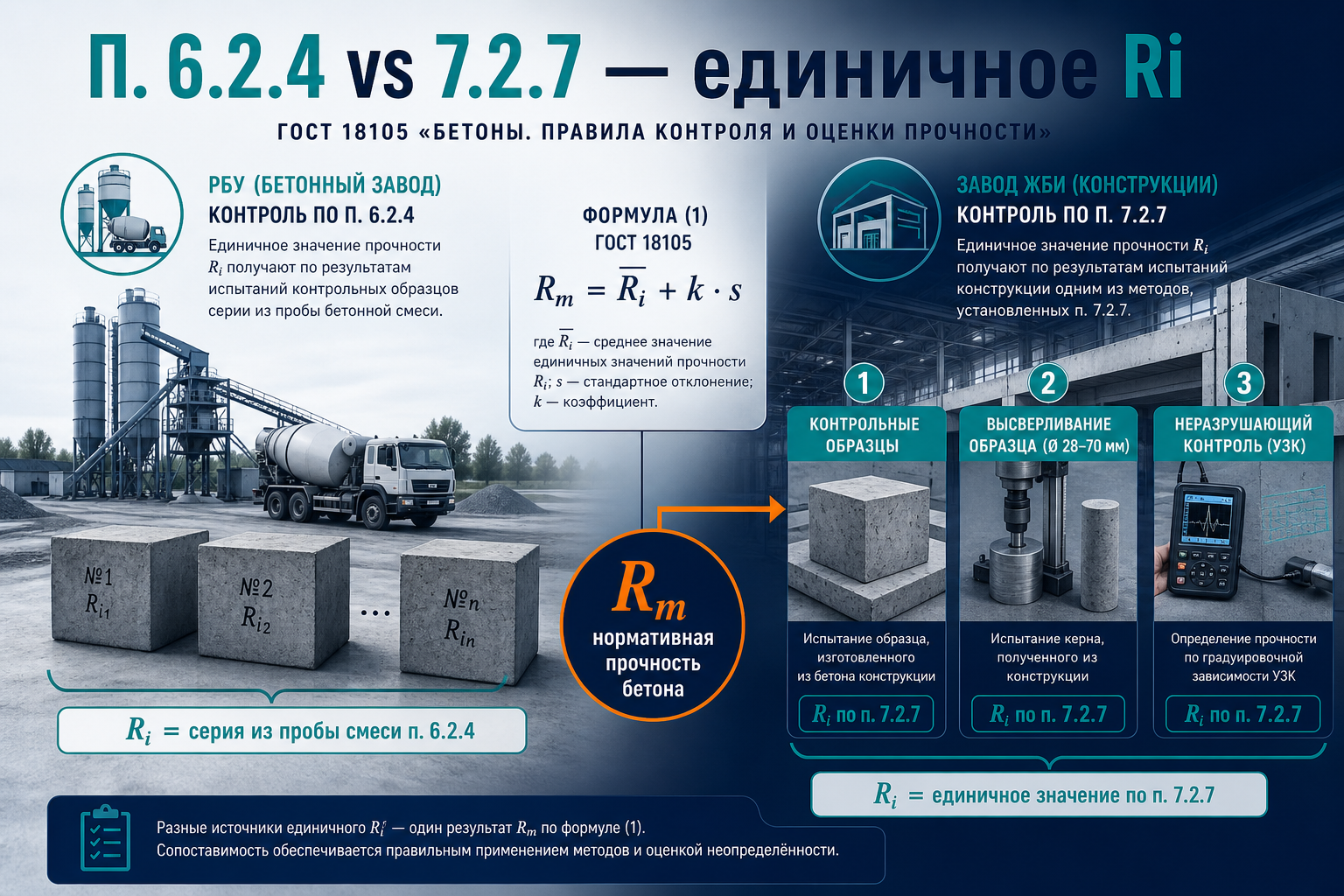

п. 6.2.4 и п. 7.2.7 — единичное Ri и Rm
ИЛ выдал протокол по плитам: Rm = 31,2 МПа, но в таблице Ri — и кубы из проб смеси, и средние по УЗК на одном участке. ПТО отклонил: по схеме В единичным Ri должна быть средняя участка НК, а кубы из 7.2.2 — другая ветка контроля.
ГОСТ 18105-2018 использует одну формулу (1) для Rm, но содержание Ri на РБУ ( п. 6.2.4 ) и на ЖБИ ( п. 7.2.7 ) различается сильнее, чем кажется из названия пунктов.
Полный текст: ГОСТ 18105-2018. Связанные материалы: формула (1) и Rm, отбор проб п. 6.2.2 и п. 7.2.2, НК готовых изделий.
Для кого эта статья
Материал для лаборантов РБУ и завода ЖБИ, инженеров НК, начальников ИЛ и ПТО. Запросы: «п. 6.2.4 и п. 7.2.7», «что такое единичное Ri», «Rm по кубам и по НК», «можно ли смешивать Ri в одной партии», «средняя серии vs средняя участка».
6.2.4 — не про отбор проб
Отбор проб и серий — п. 6.2.1–6.2.2 ( РБУ ) и 7.2.2–7.2.3 ( ЖБИ ). П. 6.2.4 и 7.2.7 отвечают только на вопрос: какое число МПа записать в строку Ri перед расчётом Rm.
Общая формула (1) — п. 5.1🔗
Rm — средняя фактическая прочность партии в МПа. Считают по формуле (1) из n единичных Ri. На РБУ и ЖБИ формула одна, меняется определение Ri.
Подробный разбор единиц учёта и границ партии — формула (1) и Rm.
П. 6.2.4 — Ri на РБУ (только кубы из пробы смеси)🔗
П. 6.2.4: Rm считают по формуле (1), принимая за единичное Ri среднюю прочность серии образцов, изготовленных из одной пробы бетонной смеси для контроля одного вида нормируемой прочности по п. 4.4.
| Элемент | Содержание по 6.2.4 |
|---|---|
| Источник Ri | Только контрольные образцы ( п. 6.2.1–6.2.3 ) |
| Единица Ri | Одна проба смеси → одна серия → одно Ri на вид прочности |
| Виды прочности | Проектный и промежуточный ( табл. 1 , строка 1 ) |
| НК / 28570 | Не применяются в разделе 6 |
Пример. Партия B25 R28: 3 пробы → 3 серии кубов → Ri₁ = 28,4, Ri₂ = 29,1, Ri₃ = 27,8 МПа → Rm по (1) из трёх значений.
П. 7.2.7 — Ri на ЖБИ (три ветки)🔗
П. 7.2.7: Rm по формуле (1), но Ri зависит от способа контроля:
- По образцам ( схемы А, Б, Г ) — средняя серии из одной пробы смеси ( как 6.2.4 ) или из пробы бетона, отобранной из конструкции по ГОСТ 28570;
- Неразрушающими методами ( схемы В, Г ) — средняя прочность контролируемого участка, зоны конструкции или одной конструкции.

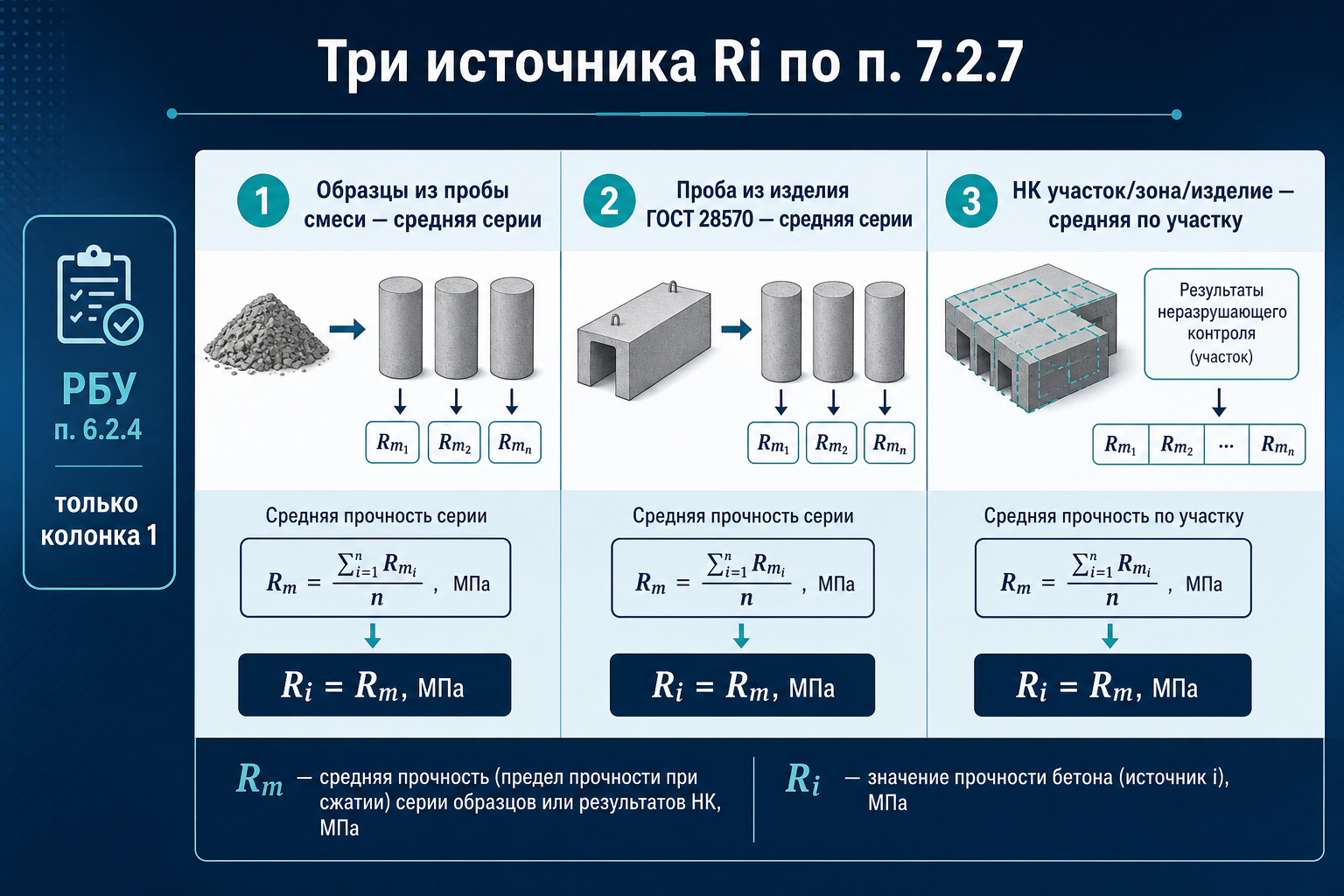

Три источника Ri по п. 7.2.7
Ветка 1 — образцы из пробы смеси (7.2.2–7.2.4)🔗
Совпадает с логикой 6.2.4, но виды прочности другие: отпускная, передаточная, при необходимости R28 ( 7.2.6 ). Твердение кубов на отпускную — как у изделий ( 7.2.4 ) , не как 6.2.3.
Ветка 2 — проба из изделия по ГОСТ 28570🔗
Ri = средняя серии, изготовленной из пробы, отобранной из готового изделия. Типично для ячеистого бетона ( п. 7.2.3 ) и схемы Г с разрушающим контролем в изделии.
Ветка 3 — неразрушающий контроль (7.2.5)🔗
Ri = средняя прочность участка ( или зоны, или изделия ) по ГОСТ 17624 / 22690. Число изделий и участков — п. 7.2.5, не в 7.2.7. Объём НК разбираем отдельно — НК готовых изделий.
Сравнительная таблица п. 6.2.4 и п. 7.2.7🔗
| Критерий | П. 6.2.4 (РБУ) | П. 7.2.7 (ЖБИ) |
|---|---|---|
| Формула Rm | (1) | (1) |
| Ri из кубов смеси | Да, единственный вариант | Да, схемы А, Б, Г |
| Ri из 28570 | Нет | Да |
| Ri по НК | Нет | Да, схемы В, Г |
| Единица Ri при НК | — | Участок / зона / изделие |
| Связь со схемой | 6.1.2 — А, Б, Г | 7.1.3 — А, Б, В, Г |

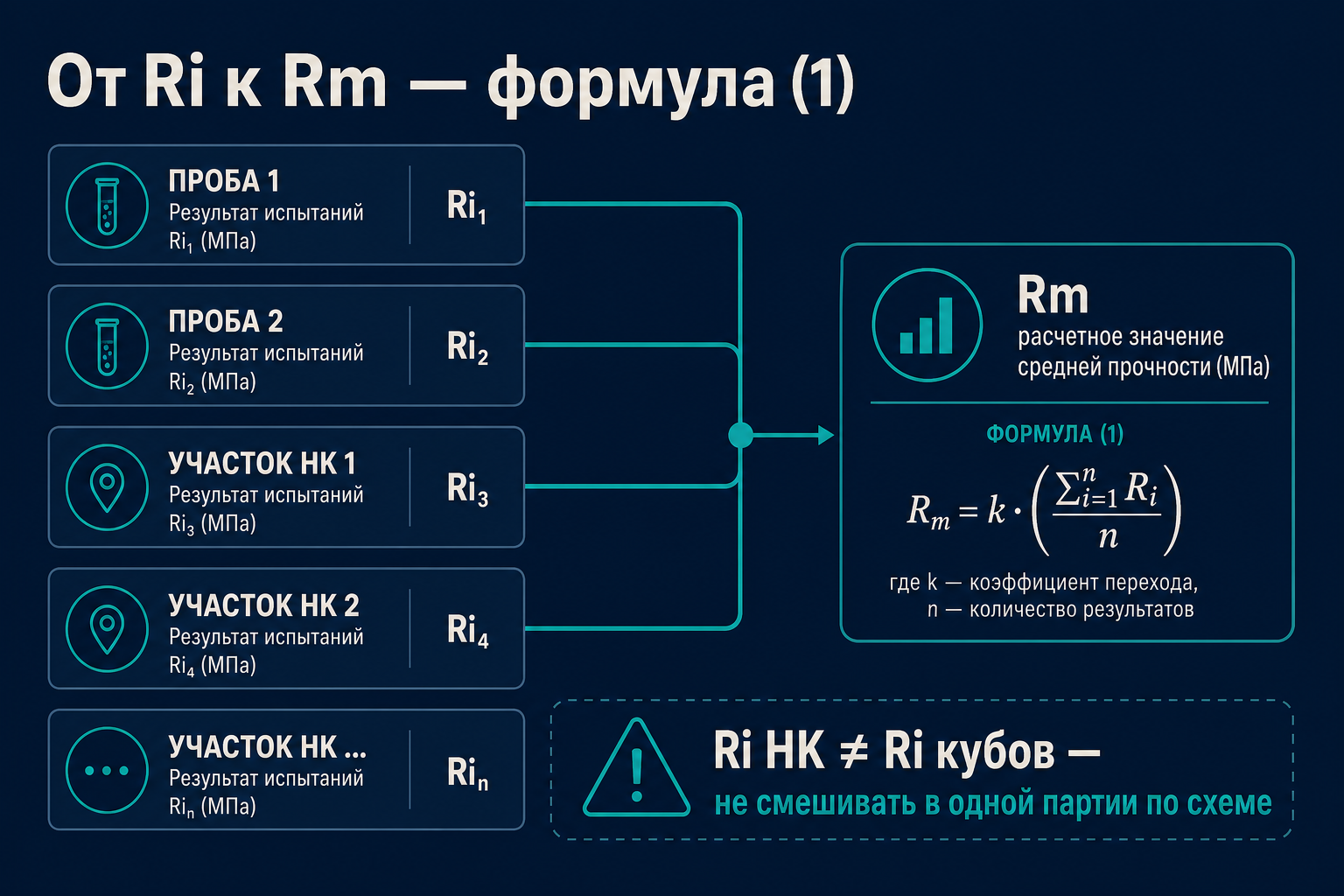

От Ri к Rm — формула (1)
Схема контроля задаёт тип Ri — не наоборот🔗
П. 7.1.3 выбирает схему до расчёта Rm. Нельзя «добавить» НК к партии, принятой по кубам схемы А, и усреднить в одном Rm.
| Схема 7.1.3 | Какой Ri по 7.2.7 | Пункт объёма контроля |
|---|---|---|
| А, Б | Средняя серии из пробы смеси | 7.2.2–7.2.3 |
| В | Средняя по участку НК | 7.2.5 |
| Г | Кубы и/или НК / 28570 по программе | 7.2.5 + образцы |
На РБУ схемы В нет — 6.2.4 всегда «кубовый» Ri.
Практический пример — одна партия, две ошибки🔗
Партия 24 плит B25, схема В. НК на 8 изделиях, по 3 участка → 24 Ri НК. Лаборант добавил 2 Ri с кубов от проб смеси и посчитал Rm по 26 значениям.
Правильно: только 24 Ri участков НК → Rm по (1). Кубы из 7.2.2 не входят в Rm при приёмке по схеме В ( хотя могут идти параллельно для мониторинга ).
Вторая ошибка: усреднить все точки УЗК партии в одно Ri. По 7.2.7 сначала средняя по участку, затем участок = одно Ri.
Ri и Rmin — п. 6.5.2 и п. 7.5.2🔗
После Rm проверяют минимальное Ri:
- РБУ (6.5.2): Rmin ≥ Bнорm (12) из тех же Ri, что и Rm;
- ЖБИ (7.5.2): аналогично для выбранного вида прочности.
Если Ri смешаны ( куб + НК ) — ломается и Rm, и проверка (12). Минимальное Ri на монолите — отдельная логика 8.1.7 ( не 6.2.4 ).
Чек-лист для лаборанта и ПТО🔗
- Определить раздел 6 или 7 и схему ( 6.1.2 / 7.1.3 ).
- Для каждой строки Ri указать источник: проба смеси / 28570 / участок НК.
- Не смешивать типы Ri в одном расчёте Rm партии.
- При НК — сначала средняя точек участка, потом Ri в таблицу (1).
- Сверить число Ri с 4.5 и объёмом 7.2.5 ( ЖБИ ) или числом проб 6.2.1 ( РБУ ).
FAQ🔗
Чем 6.2.4 отличается от 6.2.2?🔗
6.2.2 — сколько серий делать из пробы. 6.2.4 — как серия превращается в одно число Ri для Rm.
Можно ли на ЖБИ считать Rm только по кубам при схеме В?🔗
Нет для приёмки по схеме В. Ri — по НК 7.2.7. Кубы не заменяют участки.
Ri по 28570 — это то же, что куб из пробы?🔗
Нет. Источник бетона — изделие, не очередная проба с линии. Ri всё равно средняя серии, но серия из керна / выпиленного образца.
7.2.7 дублирует 6.2.4 на заводе?🔗
Частично для ветки «образцы из пробы смеси». Дополнительно 7.2.7 вводит 28570 и НК — этого нет в 6.2.4.
Где Ri для монолита?🔗
Раздел 8, не 6.2.4 и не 7.2.7. Единичное значение — по 8.2.9 ( группа, захватка, зона ). См. формула (1) и приёмка монолита.
Связанные материалы🔗
- Формула (1) и Rm — единая основа для всех разделов
- п. 6.2.2 и п. 7.2.2 — пробы — до шага 6.2.4 / 7.2.7
- п. 6.2.3 и п. 7.2.4 — твердение — от серии к Ri
- НК готовых изделий — объём 7.2.5, не определение Ri
- п. 6.1.2 и п. 7.1.3 — схемы — какая ветка 7.2.7 активна
- Минимальное Ri — проверка (12) после Rm
- п. 6.5.1 и п. 7.5.1 — возраст — к какому виду прочности относятся Ri
- Sm и Vm — следующий шаг после Rm
- п. 6.3.2 и п. 7.3.2 — Vm в партии — Sm 5.2/5.3 и виды прочности
- ГОСТ 18105-2018 — полный текст
Лаборатории в каталоге LABGO по этому ГОСТу
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.
8 лабораторий в каталоге.
Цифровой инженер лаборатории LABGO проверяет тип каждого Ri ( проба, 28570, участок НК ) перед формулой (1), не смешивает кубы и НК в одном Rm и сверяет схему 7.1.3 с веткой 7.2.7.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 5.1, 6.2.4, 7.1.3, 7.2.5–7.2.7, 6.5.2, 7.5.2 ГОСТ 18105-2018 в базе LABGO.
