Преобразователи и контактная среда для УЗК по ГОСТ 17624

УвеличитьПреобразователи и контактная среда для ультразвукового контроля бетона

Два лаборанта измеряют одну стену одним прибором — и получают разное t. Причина часто не в бетоне, а в контакте: на градуировке была густая паста, на объекте — сухой датчик. П. 5.5 ГОСТ 17624-2021 требует надёжный акустический контакт и одинаковый способ при построении градуировки и при контроле конструкции.

Полный текст: ГОСТ 17624-2021 в базе LABGO.

С чем не путать🔗

Нормативная опора: раздел 5🔗

ГОСТ 17624-2021 в тексте не задаёт частоту излучения в герцах и не перечисляет марки контактных гелей. Это следует из п. 5.1 и п. 6.1.1: прибор аттестован, поверен и используется по инструкции производителя. Стандарт фиксирует метрологию времени и правило единообразия контакта.

Преобразователи и база прозвучивания🔗

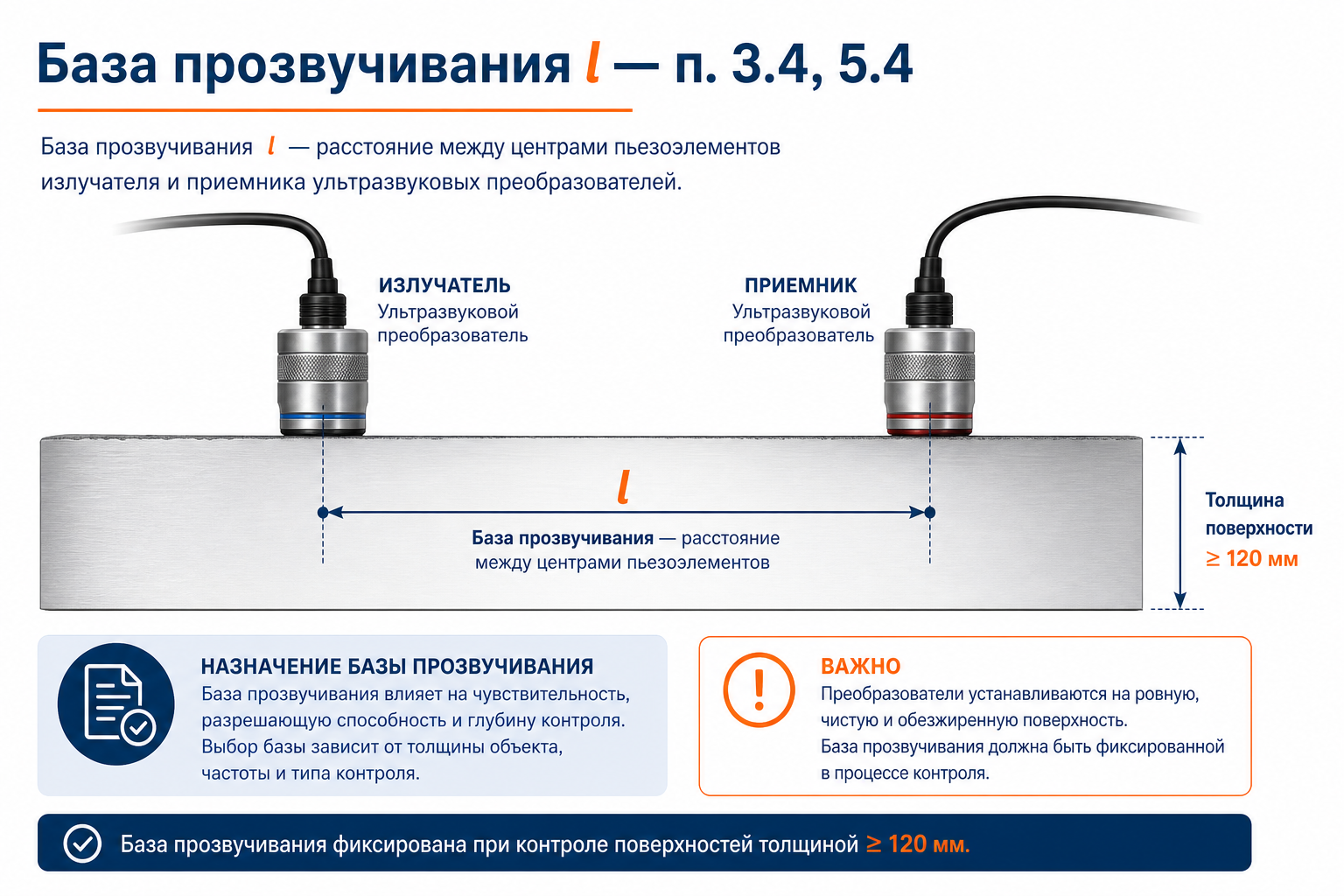

УвеличитьБаза прозвучивания l между центрами зон установки преобразователей

П. 3.4 — база прозвучивания: наименьшее расстояние между ультразвуковыми датчиками (излучателем и приёмником) — между центрами зон контакта.

П. 4.4 и п. 7.4: при контроле и при градуировке — одна марка прибора одного производителя при одинаковой базе. Замена комплекта УП с другой l или другой частотой (по паспорту) = новая градуировка.

Частота излучения — где искать🔗

В тексте 17624 нет таблицы «50 кГц / 60 кГц». Частота — характеристика комплекта УП из паспорта прибора (п. 5.1, 6.1.1). Практическое правило лаборанта:

1. Записать в журнал градуировки: марка прибора, тип УП, база l, способ контакта;
2. Не менять комплект УП между градуировкой и выездом;
3. При замене изношенной накладки УП — повторная проверка по (2) на эталоне прибора.

Контактная среда — п. 5.5🔗

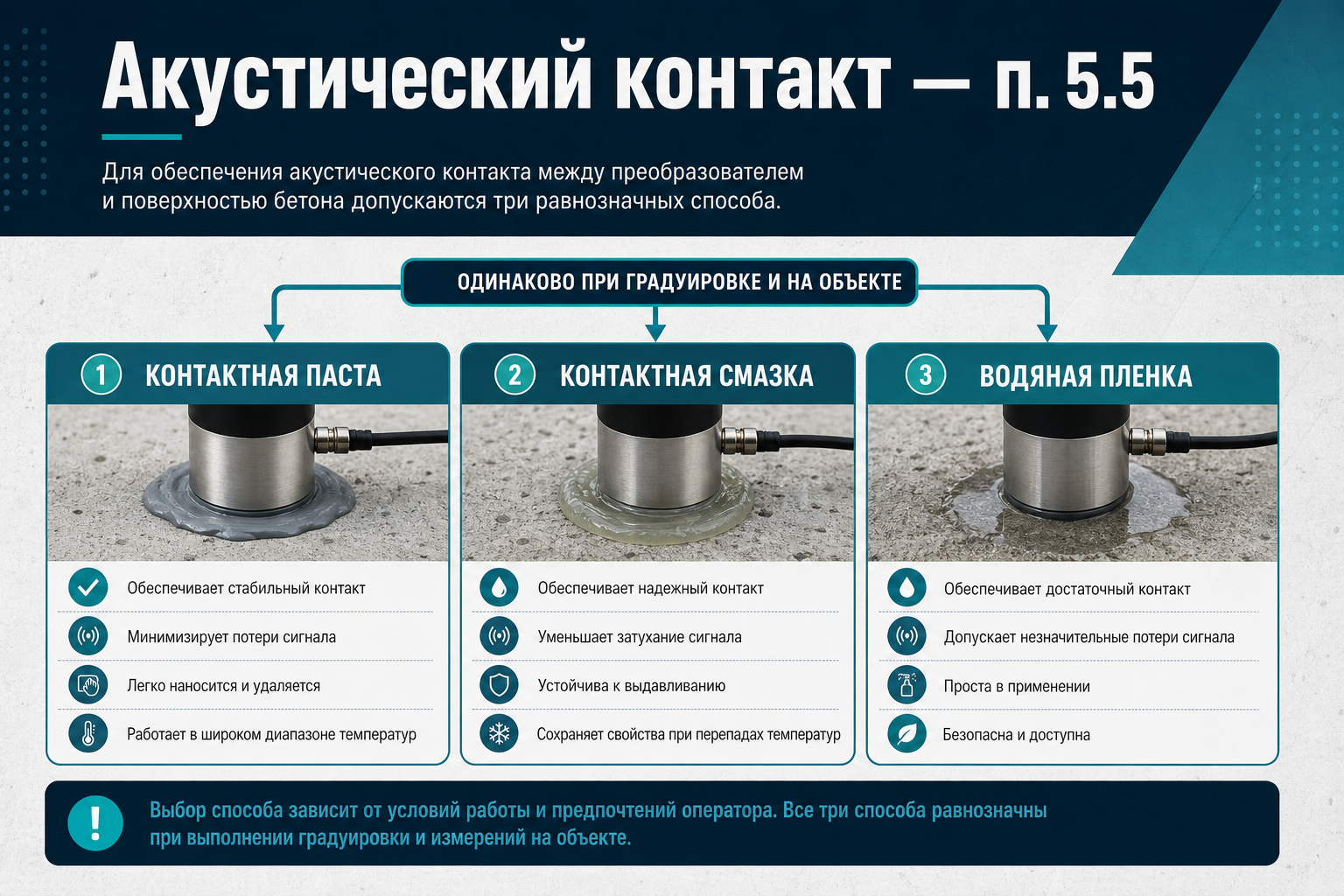

УвеличитьАкустический контакт: паста, смазка, вода — одинаково при градуировке и на объекте

П. 5.5:

Между бетоном и рабочими поверхностями ультразвуковых преобразователей должен быть обеспечен надёжный акустический контакт. Способ контакта должен быть одинаковым при контроле бетона в конструкции и при установлении градуировочной зависимости.

Алгоритм для лаборанта:

1. Выбрать способ по инструкции прибора и условиям градуировки;
2. Зафиксировать в паспорте градуировки: «контакт — паста Х» / «водяная пленка»;
3. На объекте — тот же способ, та же толщина слоя (избыток пасты снимать);
4. В протоколе — строка «акустический контакт: …» (хорошая практика, ссылка п. 5.5).

Плохой контакт имитирует слабый бетон: V занижается → по градуировке R тоже занижается → ложное «не прошло» по 18105.

Подготовка поверхности в зоне УП — п. 6.3.7🔗

Перед установкой преобразователя:

Связь с дефектами №28: п. 4.9 исключает видимые трещины на участке; п. 6.3.7 — локальную геометрию под датчиком. Шлифовка выступа > 0,5 мм допустима, если не меняется способ контакта.

Проверка прибора перед работой🔗

Формула (2) — п. 5.2🔗

Δ = ±(0,01 · t + 0,1)   [мкс]

Проверка: на стандартном образце из комплекта прибора сравнить фактическую погрешность (по свидетельству о поверке / калибровочному листу) с Δ. Плюс — п. 6.1.1: процедуры из инструкции производителя.

Несколько приборов — п. 5.3🔗

Если на объекте работают два однотипных прибора:

1. Прозвучить один эталонный образец обоими;
2. Расхождение t (или V) — ≤ 0,5 %;
3. Иначе — оттарировка по инструкции до выезда.

Иначе два лаборанта дадут несопоставимые V на одной градуировке.

Типичные ошибки лаборанта🔗

Чек-лист перед выездом🔗

• Свидетельство о поверке прибора — действует (п. 5.1)
• Проверка на эталоне прибора: Δ по (2) в норме (п. 5.2)
• При ≥ 2 приборах — оттарировка ≤ 0,5 % (п. 5.3)
• Комплект УП = при градуировке; база l записана (п. 4.4)
• Контактная среда запасена (тот же тип, что при градуировке) (п. 5.5)
• Щётка / ветошь для очистки; нет раковин > 3×6 мм в точках (п. 6.3.7)
• В журнале: марка СИ, l, способ контакта, дата градуировки

FAQ🔗

Какую контактную пасту «разрешает» ГОСТ?🔗

Никакую конкретную. П. 5.5 — принцип: контакт надёжный и одинаковый. Марку пасты берут из инструкции прибора и фиксируют в градуировке.

Можно ли на градуировке — паста, на объекте — вода?🔗

Нет. П. 5.5 требует одинаковый способ. Вода и паста дают разный акустический переход → V несопоставимы.

Влияет ли частота УП на градуировку?🔗

Да, косвенно: другой УП = другой приборный тракт. В 17624 частота не нормируется, но п. 4.4 требует тот же прибор. Смена УП с другой частотой (по паспорту) → новая градуировка.

Нужно ли смазывать УП на вертикальной стене?🔗

Если без пасты сигнал нестабилен — да. На вертикали гель удерживает контакт. Главное — тот же способ, что при построении R = a·V + b (№27).

Что делать, если t скачет при фиксированном прижиме?🔗

1. Очистить поверхность (п. 6.3.7);
2. Проверить слой контакта (п. 5.5);
3. Исключить арматуру на пути (рис. 1);
4. Повторить проверку прибора по (2) (п. 5.2).

Записывать ли тип контакта в протокол?🔗

П. 8.1 прямо не требует, но для воспроизводимости и споров с ПТО — рекомендуется. Ссылка: п. 5.5, данные градуировки (п. 8.1, второй абзац).

---
