Отбор кернов из бетона — практика по ГОСТ 28570 и ГОСТ 18105

Кубы с площадки не прошли B25, подрядчик предлагает «высверлить два керна где удобно» и закрыть вопрос. Инженер ПТО спрашивает лабораторию: можно ли так, сколько образцов, куда сверлить, и чем керны отличаются от НК по 22690?

Керны — разрушающий метод контроля прочности в конструкции. Его порядок задают ГОСТ 28570-90 (методика отбора и испытания), а когда и зачем — ГОСТ 18105-2018 (раздел 8.2) и СП 70.13330.2012 (п. 5.18.11–5.18.12).

Оговорка по ГОСТ 28570

Полный текст ГОСТ 28570-90 в базе LABGO пока не верифицирован отдельной карточкой. Ниже — только формулировки из ГОСТ 18105-2018 и СП 70, которые на него ссылаются. Детали бурения, маркировки и числа образцов на участок — строго по актуальному тексту ГОСТ 28570 и программе контроля объекта.

Полные тексты: ГОСТ 18105-2018, СП 70.13330.2012.

Для кого эта статья

Материал для лаборантов, начальников ИЛ и инженеров ПТО. Типичные запросы: «отбор кернов из бетона ГОСТ 28570», «сколько кернов брать», «когда нужны керны вместо НК», «можно ли принять монолит по кернам».

Что такое керны в смысле нормативов🔗

В ГОСТ 18105-2018 (раздел 3) разрушающие методы — это определение прочности:

по контрольным образцам из смеси — ГОСТ 10180;
по образцам, отобранным из конструкций — ГОСТ 28570.

П. 8.2.1: контроль прочности монолита проводят НК по ГОСТ 22690 и ГОСТ 17624 или разрушающими методами по ГОСТ 28570 — если это не нарушает эксплуатационную пригодность конструкций.

Вывод: керны — не «альтернатива кубам с площадки», а проверка прочности бетона в самой конструкции, когда это обосновано программой контроля и согласовано с проектом.

НК или керны — порядок действий🔗

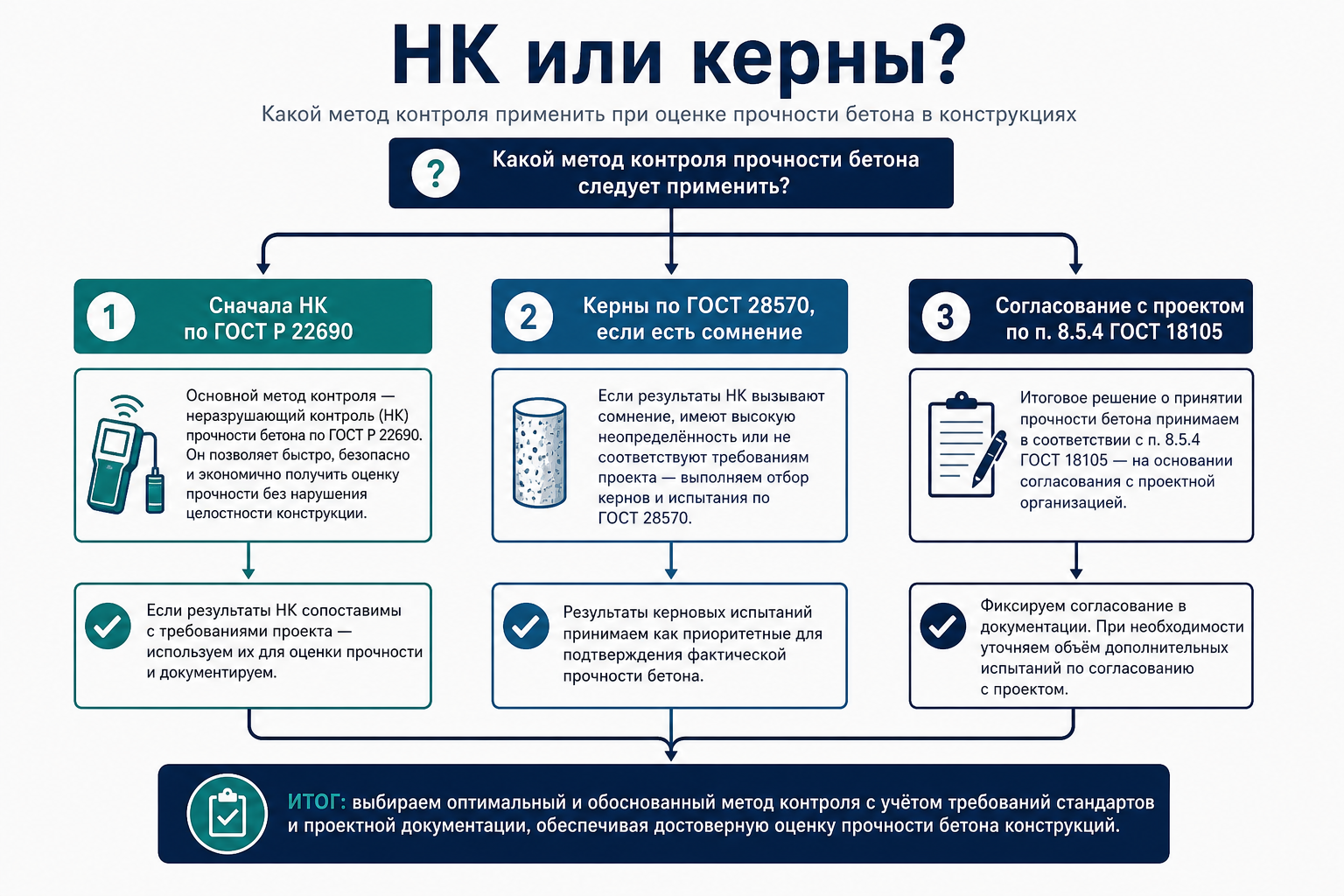

НК по 22690 или керны по 28570 — схема решения

Шаг	Действие	Норма
1	Проверить расчёт лаборатории и схему А–Г	ГОСТ 18105
2	НК на монолите — отрыв, ультразвук, другие методы 22690 / 17624	П. 8.2.1, статья по 22690
3	Если НК недостаточен или спор — керны по 28570	П. 8.2.1, 8.2.7
4	Рассчитать Bф по 18105, сравнить с Bнорм	П. 8.5.2, формула (17)
5	При Bф < Bнорм — согласование с проектной организацией	П. 8.5.4, алгоритм ПТО

П. 8.2.4: кубы у места бетонирования — исключение для конструкций с ограниченным доступом к бетону (несъёмная опалубка, многослойные конструкции и т. п.), по п. 8.2.8. Это не «проще, чем керны».

Сколько участков и образцов — что задаёт ГОСТ 18105🔗

Число контролируемых участков (п. 8.2.5)🔗

Тип конструкции	Минимум участков
Плоская (стена, перекрытие, плита)	1 на 20 м², не менее 6 на конструкцию / захватку
Линейная горизонтальная (балка, ригель)	1 на 4 м, не менее 3
Линейная вертикальная (колонна, пилон)	6 на конструкцию

Число образцов на участке🔗

П. 8.2.7: при контроле по образцам из конструкции число образцов на каждый участок — по ГОСТ 28570. В статье не дублируем таблицы 28570 — их берут из официального текста стандарта и программы контроля.

Примечание к п. 8.2.5 — колонны и керны🔗

При контроле вертикальных линейных конструкций по образцам из конструкций допускается принимать прочность отдельного образца по 28570 как единичное значение Ri. Минимальный размер поперечного сечения образца — 70 мм.

Однородность при схеме В (п. 8.2.6)🔗

Для расчёта Vm при контроле по схеме В:

Объект	Минимум участков измерений
Группа конструкций	≥ 20
Плоская конструкция	≥ 20
Линейная или отдельная зона	≥ 6

Связка со СП 70 — приёмка по образцам из конструкций🔗

П. 5.18.11 СП 70: отбор образцов из конструкций для определения прочности — по ГОСТ 28570.

П. 5.18.12: оценка и приёмка по образцам из конструкций — по ГОСТ 18105 из условия Bф > B (в обозначениях СП — фактический класс не ниже проектного), с ≥ 3 участками испытаний. При упрощённом варианте Bф принимают 80 % средней прочности участков, но не более минимального частного значения — см. полный текст п. 5.18.12.

П. 5.5.5: контроль прочности монолита — 18105 + 22690 / 17624 или 28570 при сплошном контроле.

П. 8.3.4 ГОСТ 18105: при контроле по образцам из конструкций (в т. ч. по 28570) Bф определяют как при схеме Г.

Типичные ошибки на объекте🔗

Ошибка	Последствие	Норма
Керны вместо НК «сразу», без программы	Лишнее повреждение конструкции	П. 8.2.1
Два керна «где удобно прорабу»	Не представляют захватку / конструкцию	П. 8.2.5, 28570
Сечение < 70 мм на колонне	Протокол оспорят	Примечание к 8.2.5
Считают Bф как среднее по кернам без схемы Г	Неверная приёмка	П. 8.3.4, 8.5.2
Керны без согласования при Bф < Bнорм	Решение ПТО не заменяет проектировщика	П. 8.5.4
Путают керны с кубами 10180 с площадки	Другой объект контроля	П. 8.2.4, 8.2.8

Чеклист отбора кернов🔗

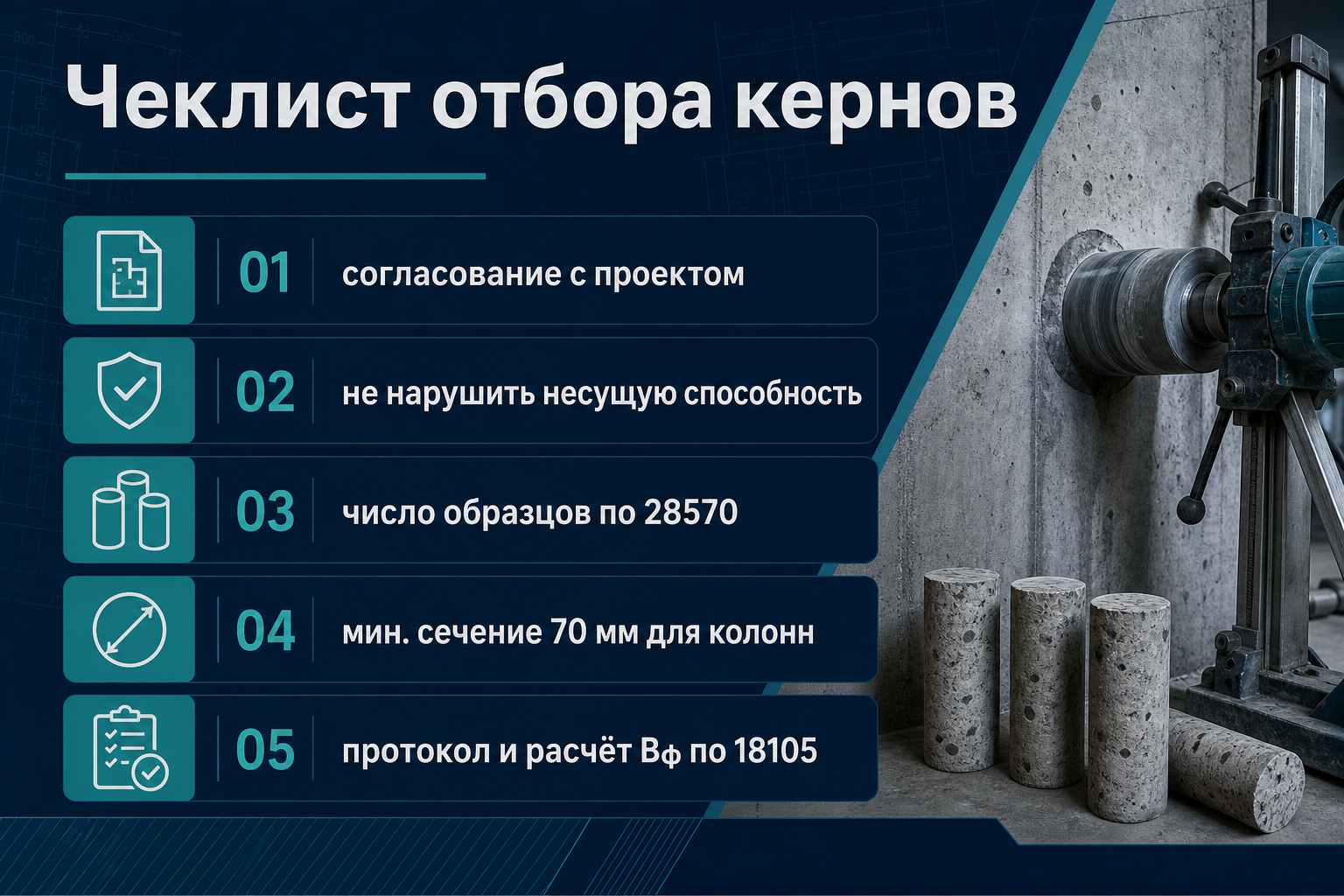

Чеклист отбора кернов из бетона

До бурения

Есть обоснование: НК недостаточен / спор / требование ППР
Согласовано с проектной организацией, что керны не нарушат несущую способность (п. 8.2.1)
Определены конструкция, захватка, число участков (п. 8.2.5)
Программа: число образцов на участок — по 28570 (п. 8.2.7)

При отборе

Маркировка: дата заливки, конструкция, ось, отметка
Для колонн / пилонов: сечение образца ≥ 70 мм (примечание к 8.2.5)
Испытание прочности — по 28570, оформление — по 10180 (разрушающая часть)

После испытания

Расчёт Rm, Bф — по 18105, схема Г (п. 8.3.4)
Сравнение Bф ≥ Bнорм (п. 8.5.2) или п. 5.18.12 СП 70
Запись в журнале бетонных работ
При несоответствии — алгоритм ПТО, п. 8.5.4

Таблица «вопрос → где искать ответ»🔗

Вопрос	Ответ
Обязательны ли керны после плохих кубов?	Нет автоматически — сначала НК (п. 8.2.1), керны при обосновании
Сколько участков на перекрытие?	1 / 20 м², мин. 6 (п. 8.2.5)
Сколько кернов на участок?	По ГОСТ 28570 (п. 8.2.7)
Минимальное сечение для колонны?	70 мм (примечание к 8.2.5)
Как принять монолит по кернам?	Bф по 18105, п. 5.18.12 СП 70
Кто решает об усилении?	Проектная организация (п. 8.5.4)

Где помогает цифровой инженер лаборатории LABGO🔗

Отбор кернов — точка максимального риска: ошибка в числе участков, Bф или согласовании стоит дороже, чем бурение.

Цифровой инженер лаборатории на labgo.ai:

проводит по п. 8.2.5–8.2.7 — сколько участков нужно на стену, колонну, перекрытие;
напоминает про 70 мм для вертикальных конструкций и схему Г (п. 8.3.4);
считает Bф по 18105 и сравнивает с Bнорм — связка с статистическим контролем;
формирует черновик протокола и пакет для согласования с проектом (п. 8.5.4);
связывает цепочку: НК 22690 → керны → приёмка.

Он не заменяет подпись начальника ИЛ и не принимает решение об усилении — снимает ошибки «два керна где удобно» и «среднее по трём точкам = Bф».

Заказать кернование и испытания: labgo.ai/ru/labs/rfq — укажите ГОСТ 28570, конструкцию и программу контроля.

Частые вопросы (FAQ)🔗

Можно ли принять монолит только по кернам, без НК?🔗

П. 8.2.1 допускает 28570 как разрушающий метод. На практике программа контроля и ППР определяют последовательность. Часто НК делают раньше, керны — для верификации или спора.

Сколько кернов нужно на колонну?🔗

П. 8.2.5: 6 участков на вертикальную линейную конструкцию. Число образцов на каждый участок — по 28570 (п. 8.2.7). «Один керн на колонну» формально не закрывает требования.

Чем керны лучше кубов с площадки?🔗

Керны отражают прочность в конструкции (условия твердения, уплотнение, арматура). Кубы с площадки — контроль смеси, не монолита. При несоответствии кубов сначала смотрят монолит (п. 8.2.1), а не перезаливают «наугад».

Что если Bф по кернам ниже Bнорм?🔗

П. 8.5.4: возможность использования или необходимость усиления — согласование с проектной организацией. Подробный маршрут — алгоритм для ПТО.
