Ограниченный доступ к бетону: п. 8.2.4, кубы с площадки и Bф = 0,8·Rm по ГОСТ 18105

УвеличитьОграниченный доступ к бетону — п. 8.2.4

Стена подземного сооружения B30 с несъёмной опалубкой — керны и ультразвук недоступны. ИЛ изготовила четыре серии кубов с площадки, средняя R28 = 31,2 МПа и заявила «монолит принят». ПТО отклонил: по п. 8.2.4 и 8.3.4 Bф считают как при схеме Г — Bф = 0,8 · Rm = 24,96 МПа, а для B30 нужно Bнорm = 30,0 МПа. Переход на схему В по п. 8.5.5 для таких конструкций не предусмотрен.

ГОСТ 18105-2018 задаёт отдельный маршрут контроля, когда к бетону монолита нельзя применить НК или разрушающий отбор без ущерба конструкции. Это не «упрощённый вариант» и не замена паспорта РБУ.

Полный текст: ГОСТ 18105-2018. Связанные материалы: переход Г→В и запрет 8.2.4, отбор проб на площадке, схема Г на монолите, приёмка Bф.

Когда применяют п. 8.2.4🔗

П. 8.2.1: основной метод монолита — НК по ГОСТ 22690/17624 или керны по ГОСТ 28570, если это не нарушает эксплуатационную пригодность.

П. 8.2.4 — исключение: для конструкций с ограниченным доступом к бетону допускается определять прочность по контрольным образцам, изготовленным на строительной площадке в соответствии с п. 8.2.8.

Типичные случаи из стандарта и практики:

Обоснование в протоколе и журнале — обязательно: ссылка на п. 8.2.4 и описание ограничения доступа.

П. 8.1.5: для таких конструкций контроль ведут по схеме Г.

Число проб и Ri — п. 8.2.8🔗

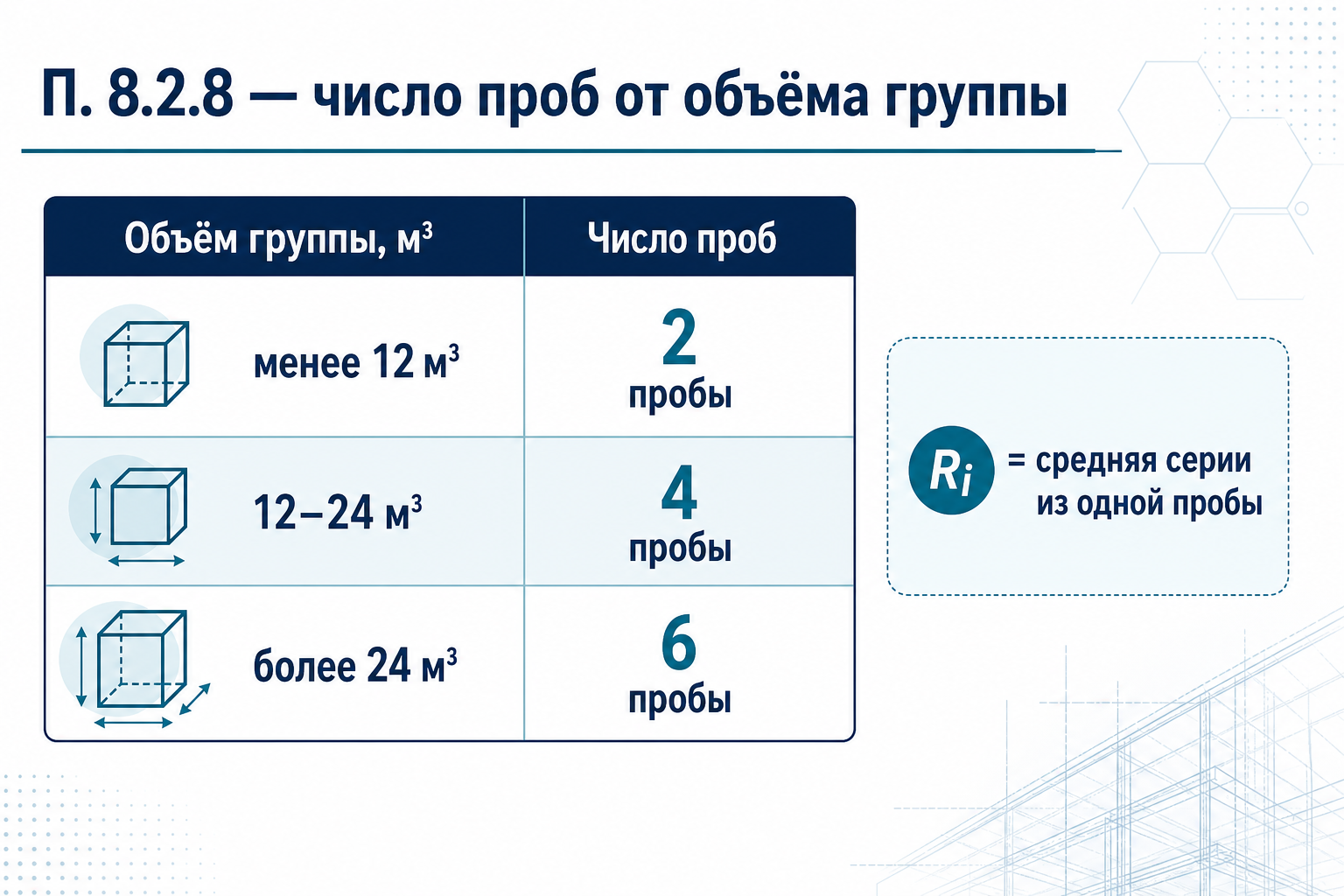

УвеличитьП. 8.2.8 — число проб от объёма группы

П. 8.2.8: число проб бетонной смеси, отбираемых от каждой группы конструкций:

Из каждой пробы изготовляют серии образцов на каждый вид нормируемой прочности по п. 4.4 ( табл. 1 ). Число кубов в серии — по ГОСТ 10180.

П. 8.2.8 (продолжение):

• прочность определяют по ГОСТ 10180;
• Ri — средняя прочность серии, изготовленной из одной пробы;
• Rm — по формуле (1) из Ri всех проб ( п. 8.2.9 ).

Объём группы фиксируют в журнале бетонных работ (м³) и привязывают к границам по п. 8.1.3. См. группу монолита.

Числовой пример🔗

Группа стен тоннеля: объём = 18 м³, B30, несъёмная опалубка.

Rm = (32,4 + 31,8 + 30,6 + 29,9) / 4 = 31,18 МПа

Две пробы при 18 м³ — нарушение 8.2.8, даже если средняя «высокая».

Твердение кубов — не как в лаборатории РБУ🔗

П. 8.2.4: контрольные образцы должны твердеть в условиях, предусмотренных проектом производства работ или технологическим регламентом на производство монолитных конструкций данного объекта.

Ошибка: кубы с площадки отправили в лабораторию на (20±2) °C, хотя стена твердела при +8 °C под термоукрытием — результат не представляет монолит.

Bф, схема Г и запрет перехода на В🔗

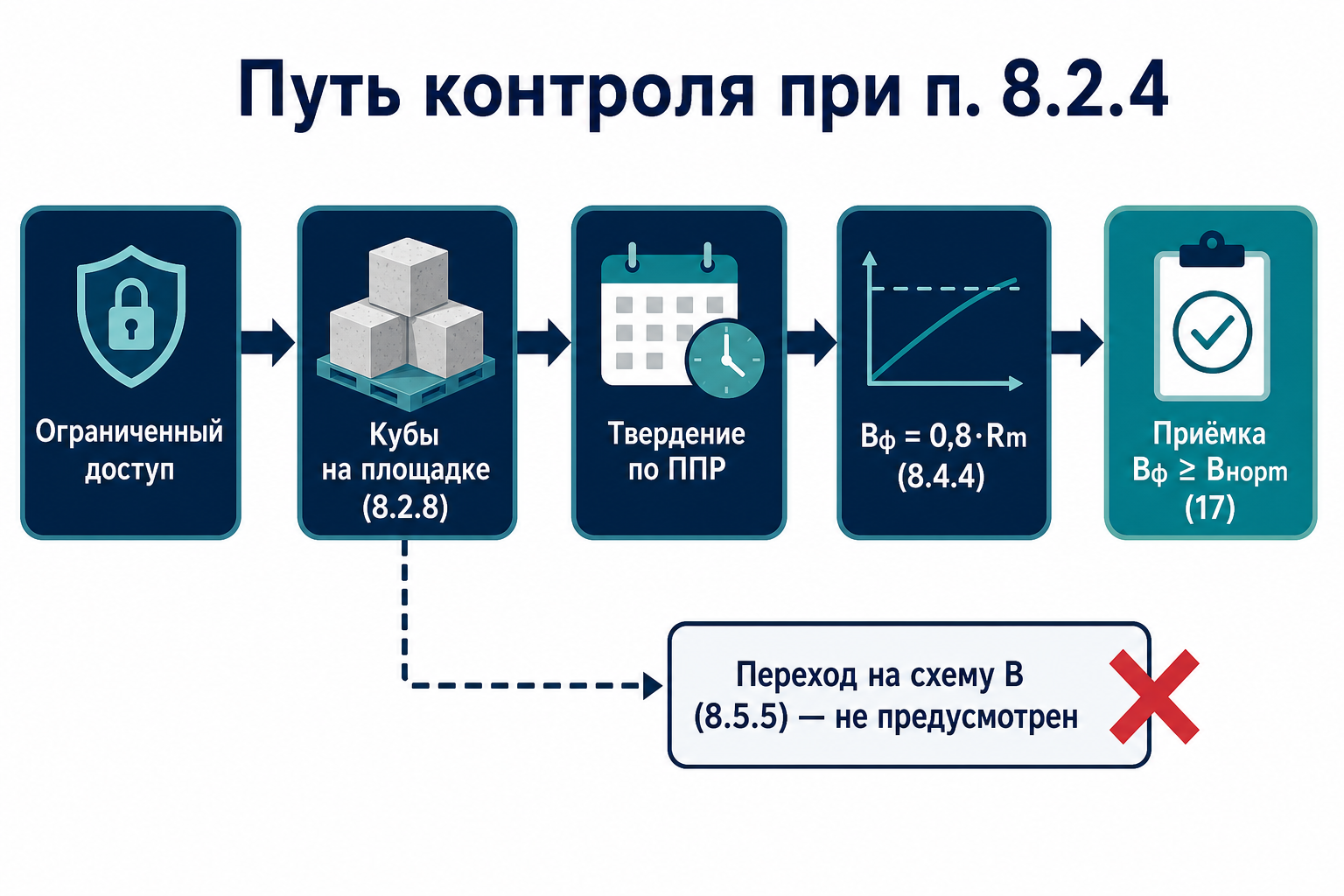

УвеличитьМаршрут контроля при п. 8.2.4

П. 8.3.4: при контроле по образцам с площадки ( 8.2.4 ) фактический класс определяют как при схеме Г.

П. 8.4.4, формула (16):

Bф = 0,8 · Rm

Пример выше: Bф = 0,8 · 31,18 = 24,94 МПа. Для B30 ( Bнорm = 30,0 ) — (17) не выполнено, хотя Rm > 30.

П. 8.5.2:

Bф ≥ Bнорm   (17)

П. 8.5.5: если по схеме Г (17) не выполнено — для окончательного решения проводят контроль по схеме В.

Примечание к п. 8.5.5: применение схемы В для конструкций с ограниченным доступом по п. 8.2.4 не предусмотрено.

Практический вывод: если Bф = 0,8·Rm не прошёл — нельзя «досчитать» по формуле (13) с Kт. Маршрут — п. 8.5.4 ( согласование с проектной организацией ) или дополнительные обследования по согласованной программе. См. алгоритм для ПТО.

Типичные ошибки🔗

Цифровой инженер лаборатории LABGO🔗

Цифровой инженер лаборатории на labgo.ai:

• проверяет объём группы и число проб по 8.2.8;
• считает Rm и Bф = 0,8·Rm — не подменяет на среднюю без коэффициента;
• напоминает о твердении по ППР, не по 6.2.3;
• блокирует ложный переход на схему В для п. 8.2.4;
• готовит черновик протокола с ссылкой на (16) и (17).

Он не подписывает протокол и не заменяет начальника ИЛ — убирает типичную ошибку «Rm = 31 → B30 принят».

Заказать испытания: labgo.ai/ru/labs/rfq — укажите ГОСТ 18105, п. 8.2.4 и тип конструкции.

Частые вопросы (FAQ)🔗

Можно ли при 8.2.4 использовать НК с привязкой градуировки?🔗

П. 8.1.5 для привязки по 8.3.3 — схема Г, но это другой случай ( есть доступ к поверхности ). П. 8.2.4 — когда НК/керны недопустимы, контроль по кубам 8.2.8. См. привязку градуировки.

Сколько кубов в серии из одной пробы?🔗

По ГОСТ 10180 — как для лабораторных испытаний бетона. Ri — средняя серии, не один куб.

Почему Bф ниже Rm на 20 %?🔗

Формула (16) закладывает запас при ограниченной статистике схемы Г. Приёмка — по Bф, не по Rm. См. схему Г.

Что делать, если Bф < Bнорm и переход на В невозможен?🔗

П. 8.5.4 — согласование с проектной организацией. Переход на В для 8.2.4 запрещён примечанием к 8.5.5.

Отличается ли отб проб от п. 6.2.1 на РБУ?🔗

Да. На РБУ — ≥ 2 пробы на партию смеси, приёмка (11)–(12). На площадке по 8.2.8 — 2/4/6 от объёма группы, приёмка (17). См. отбор проб монолита.
