п. 7.3.2 и п. 8.3.1 — Sm и Vm
ПТО перенёс Vm = 7,8 % из паспорта плит завода в акт монолита этажа 3: «один B25, одна однородность». Технадзор отклонил: п. 8.3.1 считает Vm группы / захватки по Ri с объекта ( 8.2.9 ) и Sm по 5.3, а не по 7.3.2 партии ЖБИ.
ГОСТ 18105-2018 использует одну формулу (7), но 7.3.2 и 8.3.1 отвечают на разные вопросы: какова вариация в партии изделий на заводе и какова — в группе монолита на площадке.
Полный текст: ГОСТ 18105-2018. Связанные материалы: п. 6.3.2 и п. 7.3.2 — Vm на РБУ и ЖБИ, п. 8.3.1 и п. 8.3.2 — Sm на монолите, Vm и пороги 4.8.
Для кого эта статья
Материал для ОТК завода ЖБИ, лаборантов НК, инженеров ПТО и начальников ИЛ. Запросы: «п. 7.3.2 и п. 8.3.1», «Vm партии и Vm группы монолита», «можно ли взять Vm с завода для Bф», «Sm 5.2 или 5.3», «отдельный Vm на отпускную и R28».
Одна формула (7) — разные единицы
Vm = (Sm / Rm) × 100 % — (7) общая. Меняются набор Ri, границы учёта и итог: RT, (11)–(12) на ЖБИ vs Bф, (17) на монолите.
Место в цепочке контроля🔗
| Этап | ЖБИ ( 7.3.2 ) | Монолит ( 8.3.1 ) |
|---|---|---|
| Границы | Партия 7.1.2 | Группа, конструкция, захватка, зона 8.1.2–8.1.3 |
| Ri | 7.2.7 ( после 7.2.5 ) | 8.2.9 ( после 8.2.5–8.2.6 ) |
| Rm | (1) | (1) |
| Sm | 5.2 или 5.3 ( схема В ) | 5.3 ( только НК по градуировке ) |
| Vm | (7) | (7) |
| Kт | 7.4, табл. А.1 / А.3 | 8.4.1, табл. А.1 |
| Приёмка | Rm ≥ RT, (11)–(12) 7.5.2 | Bф ≥ Bнорm, (17) 8.5.2 |
До Sm и Vm — п. 7.2.5 и п. 8.2.6 и п. 8.2.7 и п. 8.2.9. После Vm — п. 6.4.1 и п. 7.4 и формула (13).
П. 7.3.2 — Vm каждой партии изделий🔗
П. 7.3.2:
Для каждой партии изделий вычисляют по 5.2 Sm и текущий Vm по формуле (7). Характеристики считают для всех видов нормируемой прочности по 4.4. При контроле по схеме В Sm — по 5.3.
| Элемент | Содержание |
|---|---|
| Объект | Партия изделий ( смена — неделя , один состав ) |
| Sm при кубах ( А, Б, Г ) | 5.2 — (2) или (3) |
| Sm при НК ( В ) | 5.3 — (5) с S₂ градуировки |
| Виды прочности | Отпускная, передаточная, R28 ( если контролируют ) — отдельные Vm |
| Ri | 7.2.7 , ≥ 20 участков в партии при схеме В ( 7.2.5 ) |
Пример ( учебный ) партия 80 плит, схема В, отпускная прочность: 36 Ri → Rm = 28,9 МПа, Sm = 2,1 МПа по (5) → Vm = 7,3 % → Kт из табл. А.1 → RT → проверка (11)–(12).
R28 в той же партии — отдельный контур Ri и отдельный Vm, если контроль по 7.2.6 / 7.5.3 активен.
П. 8.3.1 — Vm группы, захватки или зоны монолита🔗
П. 8.3.1 ( только схема В, НК по градуировке на бетоне объекта ):
Sm определяют по 5.3. Текущий Vm — по формуле (7).
| Элемент | Содержание |
|---|---|
| Объект | Группа, конструкция, захватка или зона 8.1.2–8.1.3 |
| Sm | Только 5.3 — (5) |
| Ri | 8.2.9 , ≥ 20 на группу / плоскую конструкцию ( 8.2.6 ) |
| Виды прочности | Промежуточный и проектный возраст по 8.5.1 , не отпускная ЖБИ |
| Итог | Bф по (13)–(15) или (16) → (17) |

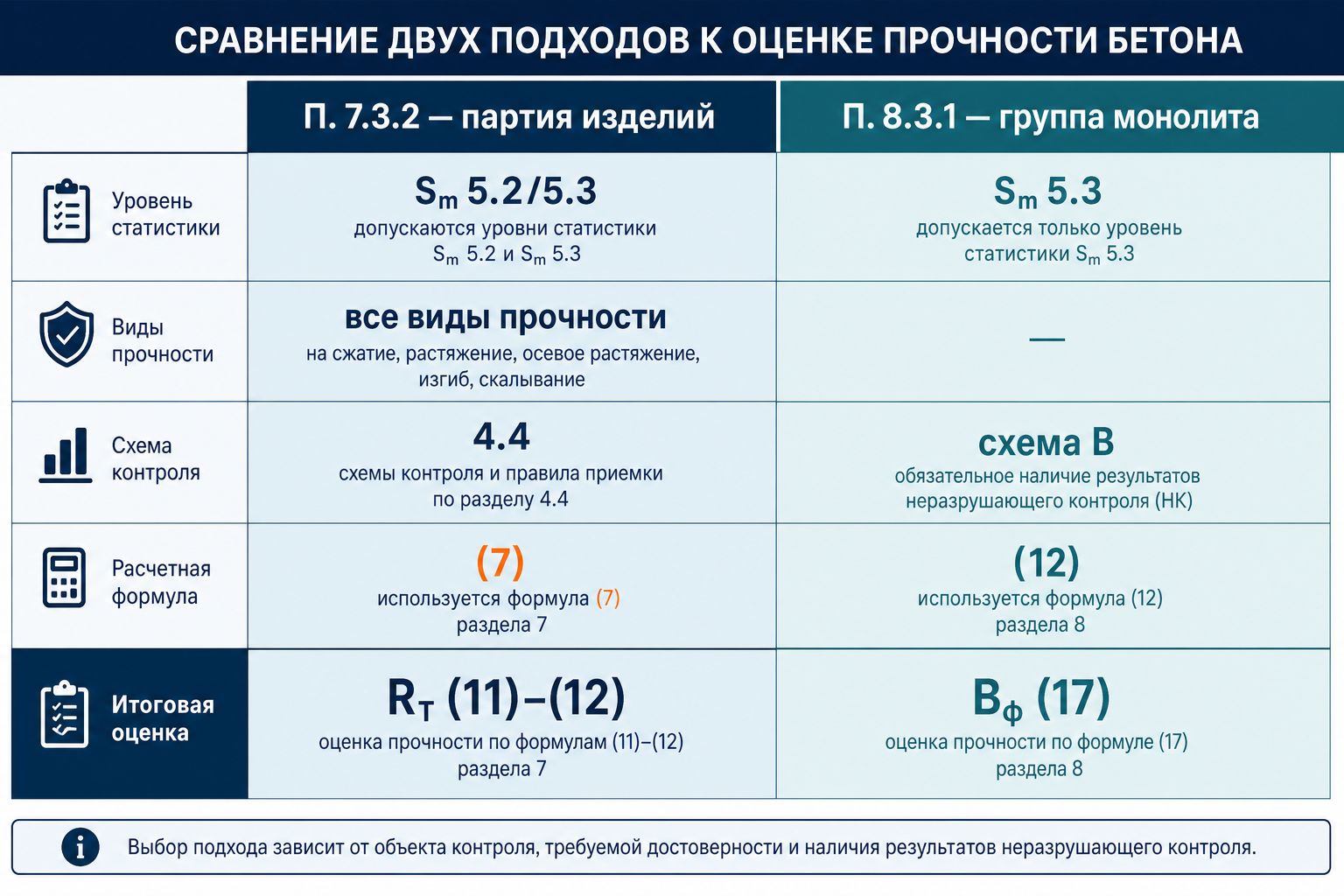

Сравнение 7.3.2 и 8.3.1
Керны 28570 и кубы 8.2.4 — не 8.3.1, а 8.3.2 / 8.3.4 — п. 8.3.1 и п. 8.3.2.
Сравнительная таблица — п. 7.3.2 и п. 8.3.1🔗
| Критерий | П. 7.3.2 — завод | П. 8.3.1 — монолит |
|---|---|---|
| Единица учёта | Партия изделий | Группа, захватка, конструкция, зона |
| Sm при НК | 5.3 ( схема В ) | 5.3 ( единственный вариант пункта ) |
| Sm при кубах | 5.2 ( схемы А, Б, Г ) | Не 8.3.1 → 8.3.2 / 8.3.4 |
| Виды прочности | Все по 4.4 в партии | По возрасту контроля 8.5.1 |
| Источник Ri | 7.2.5, 7.2.7 | 8.2.5–8.2.9 |
| Порог n ( схема В ) | ≥ 20 участков в партии | ≥ 20 Ri на группу / плоскость |
| Kт → оценка | RT, (11)–(12) | Bф, (17) |
| Vm завода в акт монолита | ❌ Запрещено без пересчёта | Только Ri объекта |
Формула (5) — общая, но S₂ и n разные🔗
Sm = (S₁ + S₂/√(n−1)) / (0,7r + 0,3) — (5)
| Компонент | 7.3.2 | 8.3.1 |
|---|---|---|
| S₁ | Разброс Ri партии изделий | Разброс Ri группы / захватки |
| S₂ | Градуировка завода / объекта по 22690 | Градуировка на бетоне данного объекта |
| n | Число Ri в партии | Число Ri в единице учёта монолита |
| r | Корреляция градуировки НК | То же, но другая зависимость на площадке |
Один и тот же Excel‑шаблон (5) с заводскими S₂ и n = 36 не подходит для группы этажа с n = 24 и другой градуировкой.
Алгоритм — две ветки после Ri🔗

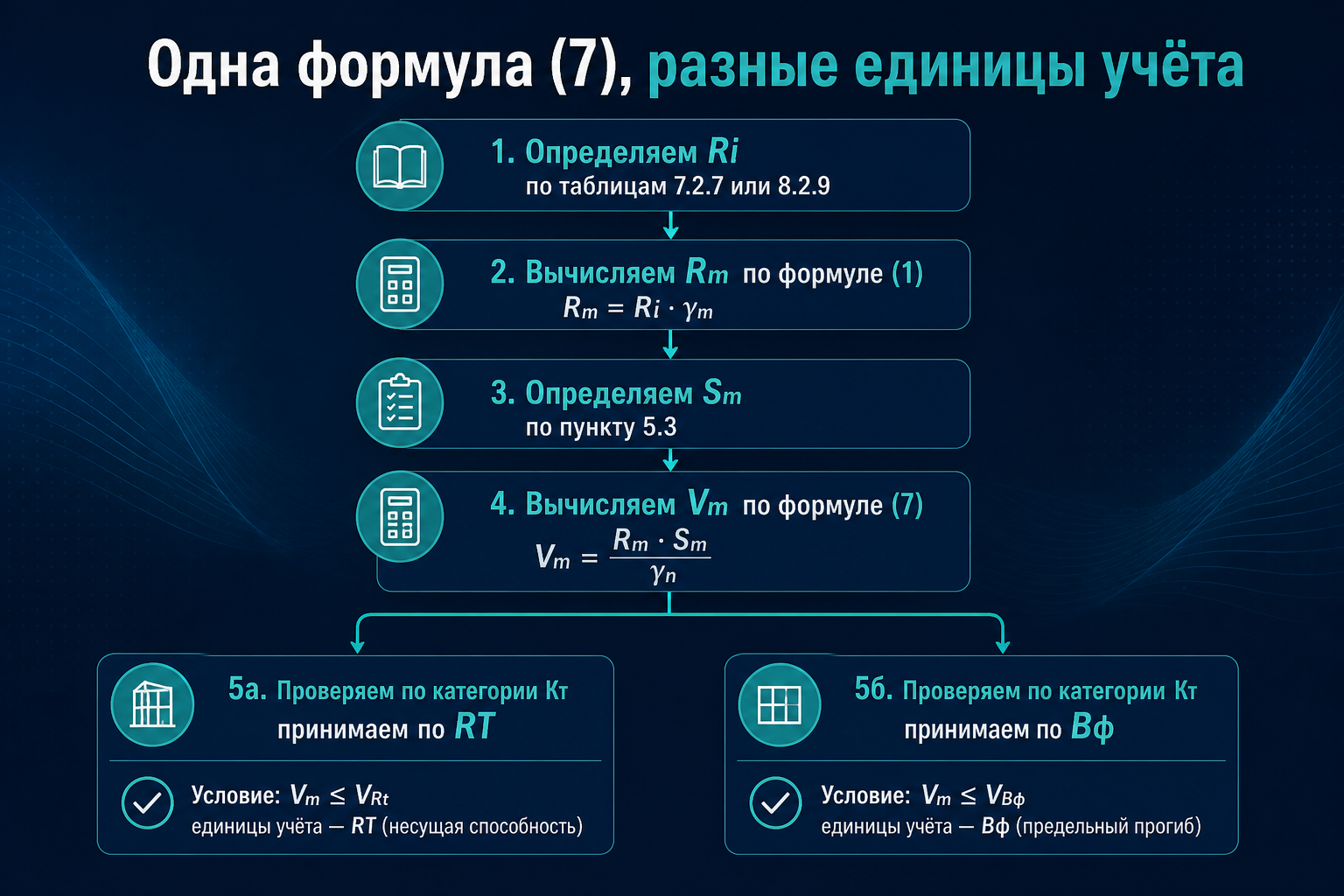

Алгоритм Vm — п. 7.3.2 и п. 8.3.1
Область недопустимых Vm — п. 4.8🔗
При Vm из приложения А ( область недопустимых значений ) на обоих контурах — п. 4.8: увеличить число испытаний или разделить на партии / группы / зоны.
| Действие | ЖБИ 7.3.2 | Монолит 8.3.1 |
|---|---|---|
| Разделить учёт | Меньшие партии или виды изделий | Захватки, зоны 8.1.6, исключение 8.1.7 |
| Локализация | Реже на заводе | 8.1.6 — отдельный Bф зоны |
Подробнее — локализация зон, Vm.
Типичные ошибки🔗
| Ошибка | Почему неверно | Норма |
|---|---|---|
| Vm из паспорта 13015 в Bф монолита | Разные Ri и единицы | 8.3.1, 8.2.9 |
| Sm по 5.2 при НК монолита | Подмена 8.3.1 | 5.3, (5) |
| Один Vm на отпускную и R28 ЖБИ | 7.3.2 — отдельно по 4.4 | Табл. 1, 4.4 |
| n = 6 участков → Vm схемы В | Мало Ri для (5) на плоскости | 8.2.6 ≥ 20 |
| Kт от Vm РБУ ( 6.3.2 ) на монолите | Разделы 6 и 8 не смешивают | 8.4.1 |
Учебный пример — один класс B25, два контура🔗
| Контекст | n Ri | Rm | Sm (5) | Vm | Итог |
|---|---|---|---|---|---|
| Партия 40 плит, НК, отпускная | 36 | 28,9 | 2,1 | 7,3 % | RT, (11)–(12) |
| Группа этажа, НК, R28 | 24 | 30,1 | 2,8 | 9,3 % | Bф = Rm/Kт (13) |
Vm 9,3 % > 7,3 % — нормально: это разные выборки и разные S₂ градуировки. Перенос 7,3 % с завода занижает Kт и завышает Bф на объекте.
Чек-лист перед протоколом🔗
- Определён контур 7.3.2 ( партия ) или 8.3.1 ( монолит ).
- Ri собраны по 7.2.7 или 8.2.9 — не перепутаны.
- Sm по 5.3 при НК схемы В на обоих контурах.
- На ЖБИ Vm отдельно на каждый вид прочности 4.4.
- n ≥ 20 для схемы В ( 7.2.5 / 8.2.6 ).
- Итог: RT + (11)–(12) или Bф + (17) — не смешивать.
FAQ🔗
7.3.2 дублирует 8.3.1?🔗
Формулы общие (5), (7) , контекст разный. Краткий ответ уже был в п. 6.3.2 и п. 7.3.2 — здесь полное сравнение ЖБИ vs монолит.
Можно ли использовать Vm завода для оценки монолита?🔗
Нет для приёмки Bф. Допустимо только как ориентир до контроля на объекте. Официальный Vm — по 8.3.1.
Чем эта статья отличается от п. 8.3.1 и п. 8.3.2?🔗
Там — НК vs керны на монолите ( 5.3 vs 5.2 ). Здесь — партия ЖБИ vs группа монолита при одинаковом НК по 5.3.
Схема Г — какой пункт Vm?🔗
Схема Г — без прямого Vm для Bф ( 4.7 , 5.5 ). 8.3.1 не применяют → Bф = 0,8·Rm (16) — схема Г.
Связанные материалы🔗
- п. 6.3.2 и п. 7.3.2 — Vm на РБУ и ЖБИ — партийный контур раздела 6 и 7
- п. 8.3.1 и п. 8.3.2 — Sm на монолите — НК vs керны
- п. 8.2.7 и п. 8.2.9 — Ri на монолите — до Sm
- п. 7.2.5 и п. 8.2.6 — участки — набор Ri
- п. 6.4.1 и п. 7.4 — RT — после Vm на ЖБИ
- Sm — формулы (2)–(5) — справочник формул
- ГОСТ 18105-2018 — полный текст
Лаборатории в каталоге LABGO по этому ГОСТу
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.
8 лабораторий в каталоге.
Цифровой инженер лаборатории LABGO разводит Vm партии ЖБИ ( 7.3.2 → RT ) и Vm группы монолита ( 8.3.1 → Bф ) и не подставляет цифры из паспорта 13015 в акт Bф на объекте.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 4.4–4.8, 5.2–5.4, 7.2.5–7.2.7, 7.3.2, 7.4, 7.5.2, 8.1.2–8.1.3, 8.2.5–8.2.9, 8.3.1, 8.4.1, 8.5.2 ГОСТ 18105-2018 в базе LABGO.
