п. 6.2.3 и п. 7.2.4 — твердение контрольных образцов
Лаборант завода ЖБИ залил кубы отпускной в камеру (20±2)°С — как на РБУ. Rm = 22,1 МПа при RT = 19,08 МПа — «партия принята». ОТК отклонил: по п. 7.2.4 до отпускной образцы должны твердеть в условиях изделия ( тепловлажностная обработка плит ) , не по п. 6.2.3.
ГОСТ 18105-2018 задаёт три разных режима твердения кубов в зависимости от объекта контроля. Неверный режим — оспоренный протокол, даже если арифметика Rm и RT верна.
Полный текст: ГОСТ 18105-2018. Связанные материалы: приёмка смеси 6.5.2, приёмка изделий 7.5.2, ограниченный доступ 8.2.4.
Для кого эта статья
Материал для лаборантов РБУ и завода ЖБИ, начальников ИЛ и инженеров ПТО. Запросы: «п. 6.2.3 ГОСТ 18105», «нормальные условия твердения кубов», «п. 7.2.4 как изделие», «кубы с площадки по ППР», «чем отличается твердение на РБУ от ЖБИ».
Режим твердения ≠ вид прочности
П. 6.2.3 и 7.2.4 определяют как твердят образцы, не какой порог приёмки ( (11)–(12) или (17) ). Вид прочности — табл. 1, п. 4.4 — нормируемые виды.
Три режима — разделы 6, 7 и 8🔗

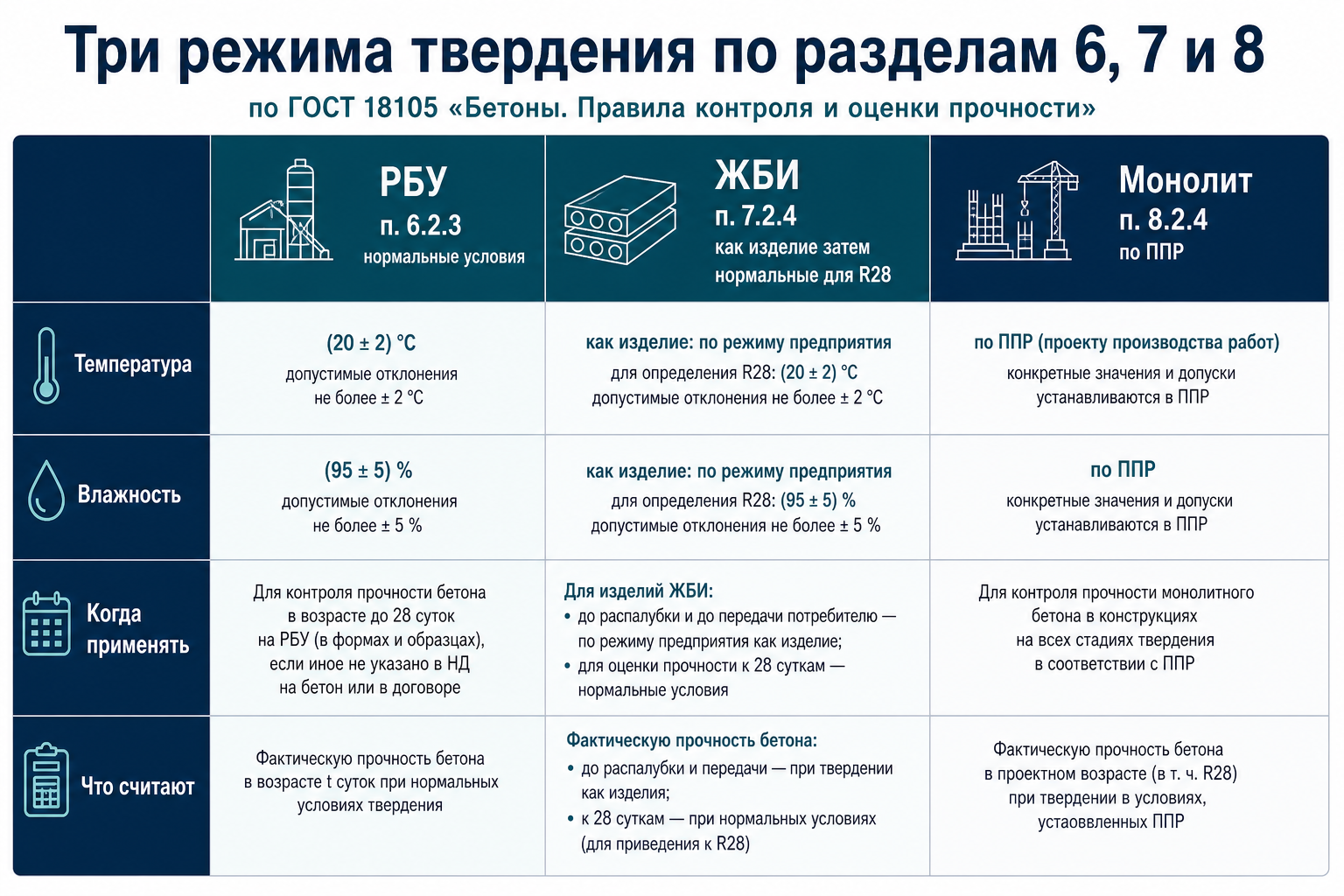

Три режима твердения по разделам 6, 7 и 8
| Параметр | РБУ п. 6.2.3 | ЖБИ п. 7.2.4 | Монолит п. 8.2.4 |
|---|---|---|---|
| Объект | Партия смеси | Партия изделий | Конструкция с ограниченным доступом |
| Режим до испытания | Нормальные условия с начала | Как изделие до отпускной / передаточной | По ППР или техрегламенту объекта |
| R28 / проектный возраст | Нормальные ( 6.2.3 ) | Нормальные (20±2)°С, (95±5) % после отпускной | По ППР ( если задан ) или нормальные для дозревания |
| Что считают | Rm, RT, (11)–(12) | Rm отпускной, (11)–(12) | Rm → Bф = 0,8·Rm (16) |
| Документ | Паспорт 7473 | Документ 13015 | Протокол 8.5.3 |
П. 6.2.3 — нормальные условия на РБУ🔗
П. 6.2.3: контрольные образцы при проверке качества бетонных смесей должны твердеть в нормальных условиях.
Практика по ГОСТ 10180:
| Параметр | Норма |
|---|---|
| Температура | (20±2) °С |
| Влажность | По методике 10180 ( обычно ≥ 95 % ) |
| С момента | Изготовления образца до всего срока испытания |
На РБУ нет этапа «как изделие» — смесь контролируют в лабораторных условиях, чтобы сравнить партии между собой и с RT по формуле (9).
Подробнее об отборе и Ri — отбор проб смеси, приёмка — п. 6.5.2.
П. 7.2.4 — два этапа на заводе ЖБИ🔗
П. 7.2.4 задаёт двухэтапное твердение:
- До определения отпускной или передаточной прочности — в одинаковых с изделиями условиях ( камера ТВО, формовочный зал, режим прогрева ).
- Для R28 ( после отпускной ) — нормальные условия (20±2)°С и (95±5) %.
| Вид прочности | Режим твердения |
|---|---|
| Отпускная 70 % | Как изделие |
| Передаточная (ПН) | Как изделие |
| R28 после отпуска | Нормальные ( второй этап ) |
Ошибка: залить кубы отпускной сразу в нормальную камеру — занижение или завышение Rm относительно фактического режима изделия.
Подробнее — п. 7.5.2, R28 после отпуска.
П. 8.2.4 — кубы с площадки по ППР🔗
Для монолита с ограниченным доступом ( несъёмная опалубка, тоннель, многослойная конструкция ) п. 8.2.4 допускает контроль по кубам с площадки ( 8.2.8 ).
П. 8.2.4: образцы должны твердеть в условиях, предусмотренных проектом производства работ или технологическим регламентом на производство монолитных конструкций данного объекта.
| На** площадке | Не путать с |
|---|---|
| Укрытие плёнкой, прогрев по ППР | 6.2.3 РБУ ( другой объект ) |
| Зимнее бетонирование с противоморозными | 7.2.4 камера завода ЖБИ |
| Ссылка на лист ППР в протоколе | «Нормальные по 10180» без обоснования |
Контроль по 8.2.4 → схема Г, Bф = 0,8·Rm (16), переход на В запрещён — ограниченный доступ.
Алгоритм выбора режима🔗

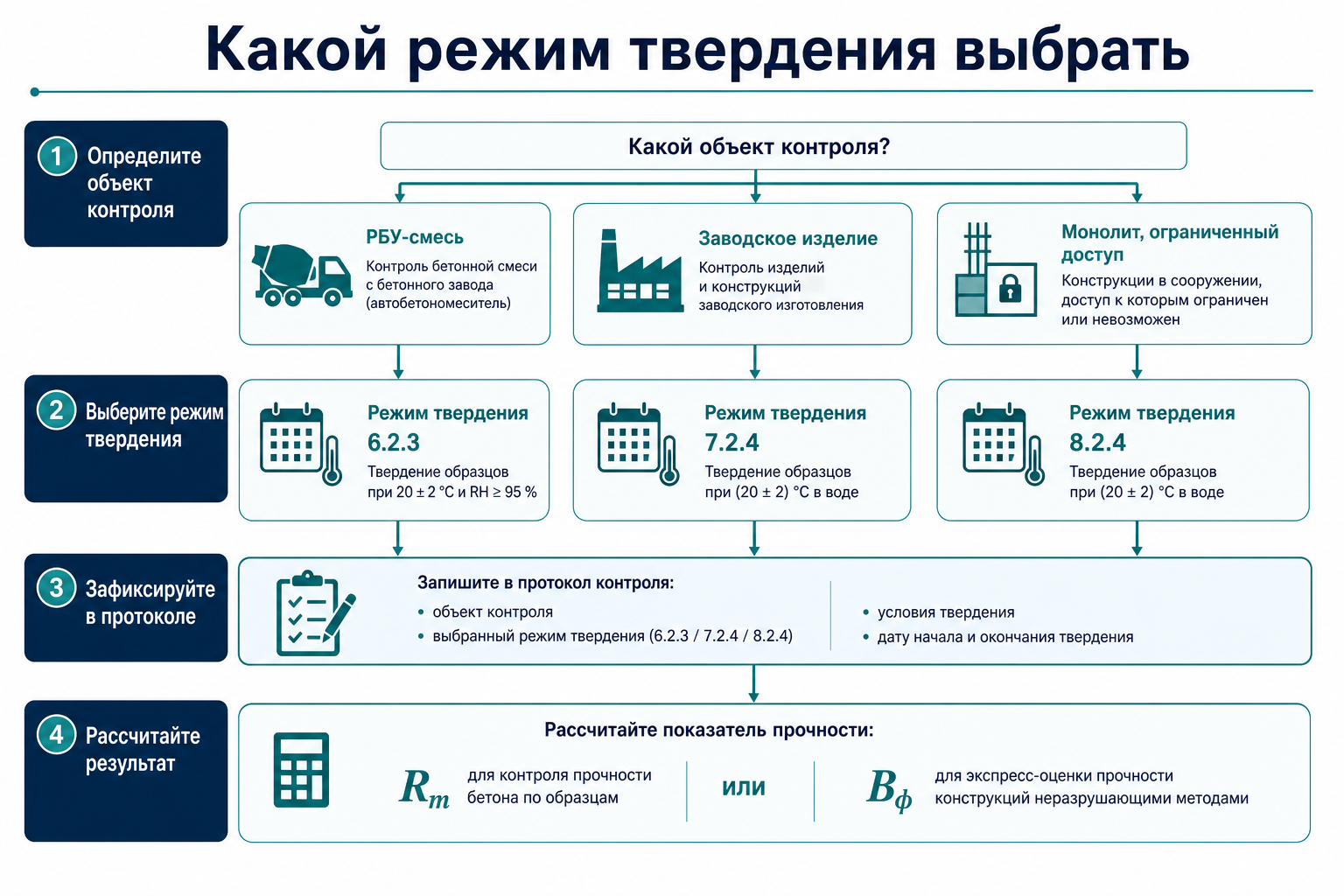

Какой режим твердения выбрать
| Шаг | Вопрос | Режим |
|---|---|---|
| 1 | Контроль партии смеси на РБУ? | 6.2.3 — нормальные с начала |
| 2 | Контроль отпускной / передаточной ЖБИ? | 7.2.4 этап 1 — как изделие |
| 3 | R28 изделий после отпуска? | 7.2.4 этап 2 — нормальные |
| 4 | Монолит, НК недоступен, кубы 8.2.8? | 8.2.4 — по ППР объекта |
| 5 | Записать режим в протокол и журнал | Обязательно для ПТО |
Числовой пример — почему режим меняет вердикт🔗
B25, отпускная 70 %, RT = 19,08 МПа:
| Режим | Rm, МПа | Вердикт (11) |
|---|---|---|
| Нормальные (ошибка — 6.2.3 на ЖБИ ) | 22,1 | Принято ✓ ( ложно ) |
| Как изделие (7.2.4 ) | 18,7 | Отказ ✗ |
ПТО на объекте не может использовать паспорт РБУ с Rm по 6.2.3 вместо Bф монолита по (17).
Типичные ошибки🔗
| Ошибка | Последствие | Корректно |
|---|---|---|
| Кубы ЖБИ в нормальной камере для отпускной | Неверный Rm | 7.2.4 этап 1 |
| Кубы с площадки в лаборатории РБУ | Не отражают ППР | 8.2.4 + ссылка на ППР |
| Зимние кубы без укрытия на улице | Занижение R7 / R28 | 6.2.3 или ППР |
| Один журнал твердения для РБУ и ЖБИ | Путаница разделов | Раздельный учёт |
| Не указан режим в протоколе | Возврат ПТО | Строка «твердение по п. …» |
Чек-лист лаборанта перед испытанием🔗
- Определён объект контроля ( смесь / изделие / монолит )?
- Вид прочности ( отпускная, R28, R7 ) согласован с табл. 1?
- Режим твердения соответствует 6.2.3, 7.2.4 или 8.2.4?
- Для 8.2.4 — есть ссылка на ППР в протоколе?
- Температура и влажность фиксируются в журнале?
- Rm считается только после корректного твердения?
FAQ🔗
Можно ли для смеси на РБУ твердить кубы «как на объекте»?🔗
Нет для раздела 6. П. 6.2.3 требует нормальные условия. Имитация ППР — только для монолита по 8.2.4, не для паспорта 7473.
Чем 7.2.4 отличается от 6.2.3 для R28?🔗
Оба заканчивают R28 в нормальных условиях. Разница — путь до отпускной: на ЖБИ сначала «как изделие», на РБУ — сразу нормальные.
Нужно ли указывать режим твердения в протоколе ИЛ?🔗
Да. ПТО и технадзор сверяют режим с пунктом 18105 для данного объекта. Без строки протокол оспаривают.
Паспорт РБУ с Rm по 6.2.3 заменяет кубы 8.2.4 на монолите?🔗
Нет. Разные объекты и методики приёмки — приёмка монолита.
Связанные материалы🔗
- П. 6.5.2 — приёмка смеси — после корректного 6.2.3
- П. 7.5.2 — приёмка изделий — после корректного 7.2.4
- Отбор проб смеси — 6.2.1–6.2.4
- п. 6.2.2 и п. 7.2.2–7.2.3 — отбор проб — серии и R28 недели
- Приёмка изделий — обзор — 7.2.4 с иллюстрацией
- Ограниченный доступ — 8.2.4 — кубы по ППР
- Зимнее бетонирование №77 — температура и твердение по ППР
- Распалубочная прочность №78 — решение ПТО о снятии опалубки
- Зрелость бетона №79 — прогноз R по журналу t
- Испытание кубов 10180 — серии и нормальные условия
- Нормируемые виды прочности — табл. 1
- ГОСТ 18105-2018 — полный текст
Лаборатории в каталоге LABGO по этому ГОСТу
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.
8 лабораторий в каталоге.
Цифровой инженер лаборатории LABGO проверяет соответствие режима твердения пункту 6.2.3, 7.2.4 или 8.2.4, фиксирует ссылку на ППР для площадки и не допускает подмены Rm смеси при приёмке монолита.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 4.4, 6.2.1–6.2.4, 7.2.2–7.2.6, 8.2.4, 8.2.8 ГОСТ 18105-2018 в базе LABGO.
