п. 6.4.1 и п. 7.4 — требуемая RT
ПТО сравнил паспорт смеси и накладную на плиты: в 7473 RT = 27,25 МПа ( R28 ) , в 13015 — только «отпускная 18,75 МПа» без Kт. Технолог ЖБИ: «RT считаем как на РБУ». По п. 7.4 и 7.5.4 — другой набор Bнорm, другие схемы ( включая В ) и несколько RT на партию.
ГОСТ 18105-2018 даёт одну формулу (9), но п. 6.4.1 и 7.4 расходятся в источнике Kт и в том, к какому виду прочности относится вердикт (11).
Полный текст: ГОСТ 18105-2018. Связанные материалы: обзор RT и Kт, Vm партии п. 6.3.2 и п. 7.3.2, документ 7473 vs 13015.
Для кого эта статья
Материал для технологов РБУ и завода ЖБИ, лаборантов, начальников ИЛ и инженеров ПТО. Запросы: «п. 6.4.1 и п. 7.4», «RT на смеси и изделиях», «Kт от Vm партии на заводе», «RT отпускная vs R28», «чем RT в 7473 отличается от 13015».
Не дублирует общий разбор RT
Формула (9) и таблицы А.1–А.3 разобраны в статье про RT. Здесь — сравнение пунктов 6.4.1 и 7.4: схемы, Bнорm, момент приёмки.
Общая формула (9)🔗
П. 6.4.1 ( смесь ) и п. 7.4 ( изделия ):
RT = Kт · Bнорm — (9)
| Символ | Смысл |
|---|---|
| Bнорm | Нормируемая прочность конкретного вида по табл. 1 ( п. 3.2 , 4.4 ) |
| Kт | Коэффициент от схемы контроля и однородности |
| RT | Минимально допустимая средняя Rm партии ( п. 3.1.24 ) |
Приёмка: Rm ≥ RT (11) и Rmin ≥ B(B, Bt, Btb) (12) — для выбранного вида прочности.
П. 6.4.1 — RT для бетонной смеси на РБУ🔗
П. 6.4.1: RT каждого вида нормируемой прочности для смеси — по (9).
Схемы контроля смеси — п. 6.1.2: только А, Б, Г. Схемы В на РБУ нет.
| Схема 6.1.2 | Kт по 6.4.1 | Источник однородности |
|---|---|---|
| А | Табл. А.1 по V̄m за анализируемый период | 6.3.3 |
| Б | Формула (10) , tα табл. А.2 | Скользящий Vc 6.3.3 |
| Г | Табл. А.3 | Фиксированный Kт |
П. 6.4.2 ( только схема А ): RT, рассчитанную по V̄m предыдущего анализа, используют на контролируемом периоде 1 нед.–1 мес. См. контролируемый период.
Типичные виды прочности на РБУ ( табл. 1 , строка 1 ): R28, при необходимости R7 — отдельный Bнорm и отдельный RT ( 4.4 ).
Пример. B25 R28, схема А, V̄m = 8 % → Kт = 1,09 → RT = 27,25 МПа. Rm = 27,8 → (11) выполнено.
П. 7.4 — RT для изделий на заводе ЖБИ🔗
П. 7.4: RT каждого вида — (9), Kт по схеме 7.1.3:
| Схема 7.1.3 | Kт по 7.4 |
|---|---|
| А | Табл. А.1 по V̄m за период |
| Б | (10) по Vc изделий |
| В | Табл. А.1 по текущему Vm контролируемой партии |
| Г | Табл. А.3 |
Ключевое отличие от 6.4.1: схема В на ЖБИ — Kт и RT от Vm именно этой партии ( после 7.3.2 , при НК — Sm по 5.3 ). На РБУ такого варианта нет.

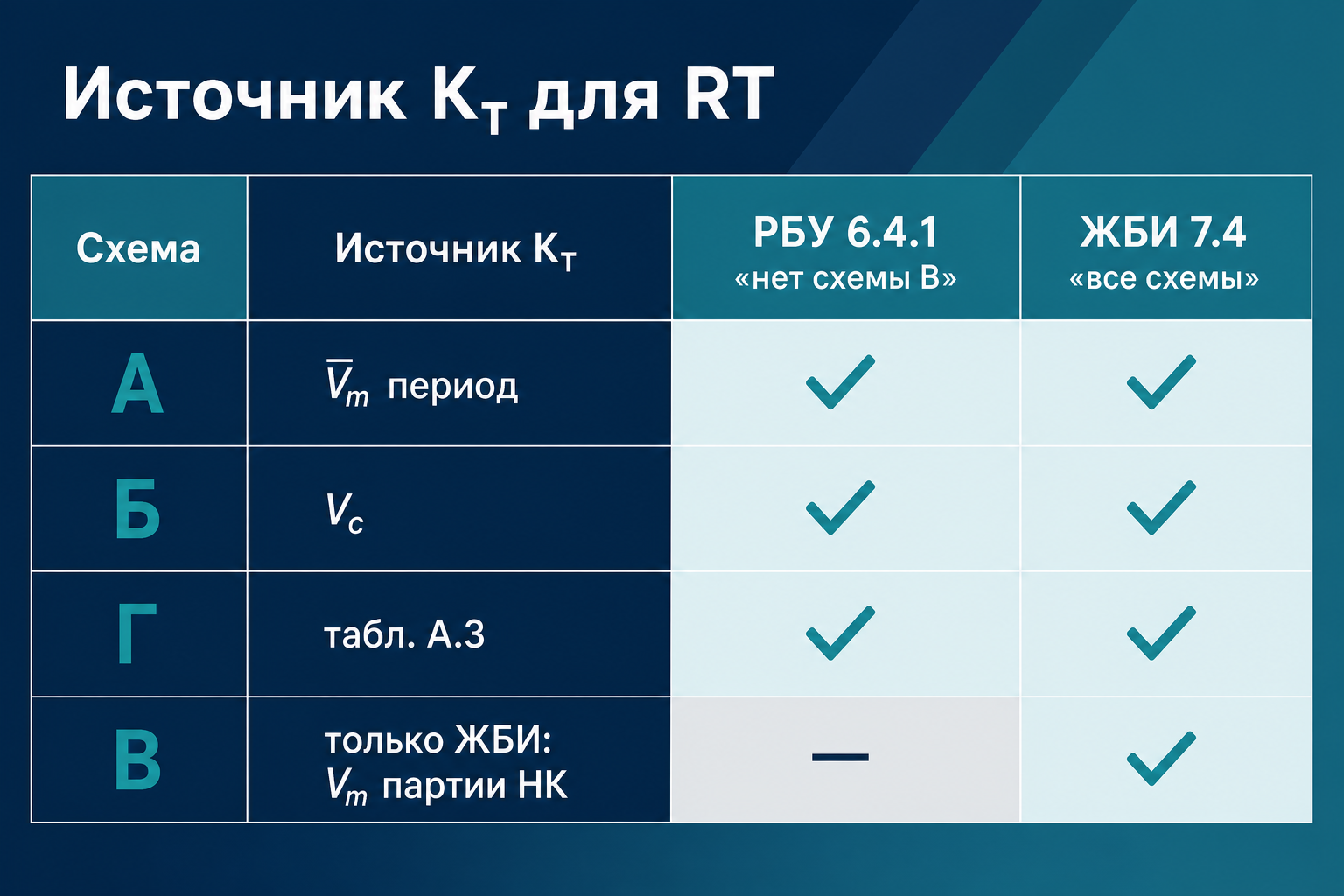

Источник Kт для RT — п. 6.4.1 и п. 7.4
Сравнительная таблица п. 6.4.1 и п. 7.4🔗
| Критерий | П. 6.4.1 (РБУ) | П. 7.4 (ЖБИ) |
|---|---|---|
| Формула | (9) | (9) |
| Схемы | А, Б, Г ( 6.1.2 ) | А, Б, В, Г ( 7.1.3 ) |
| Kт от Vm партии | Нет | Да ( схема В ) |
| Kт от V̄m/Vc | А / Б | А / Б |
| Фиксированный Kт | Г ( А.3 ) | Г ( А.3 ) |
| Контролируемый период RT | 6.4.2 ( схема А ) | Аналог по 7.3.1 / периоду |
| Bнorm | Класс B , R7 | Класс, отпускная %, передаточная |
| Документ | 7473 ( 6.5.4 ) | 13015 ( 7.5.4 ) |
Несколько RT на одной партии — п. 4.4🔗
Оба пункта ссылаются на 4.4: RT считают для каждого нормируемого вида отдельно.

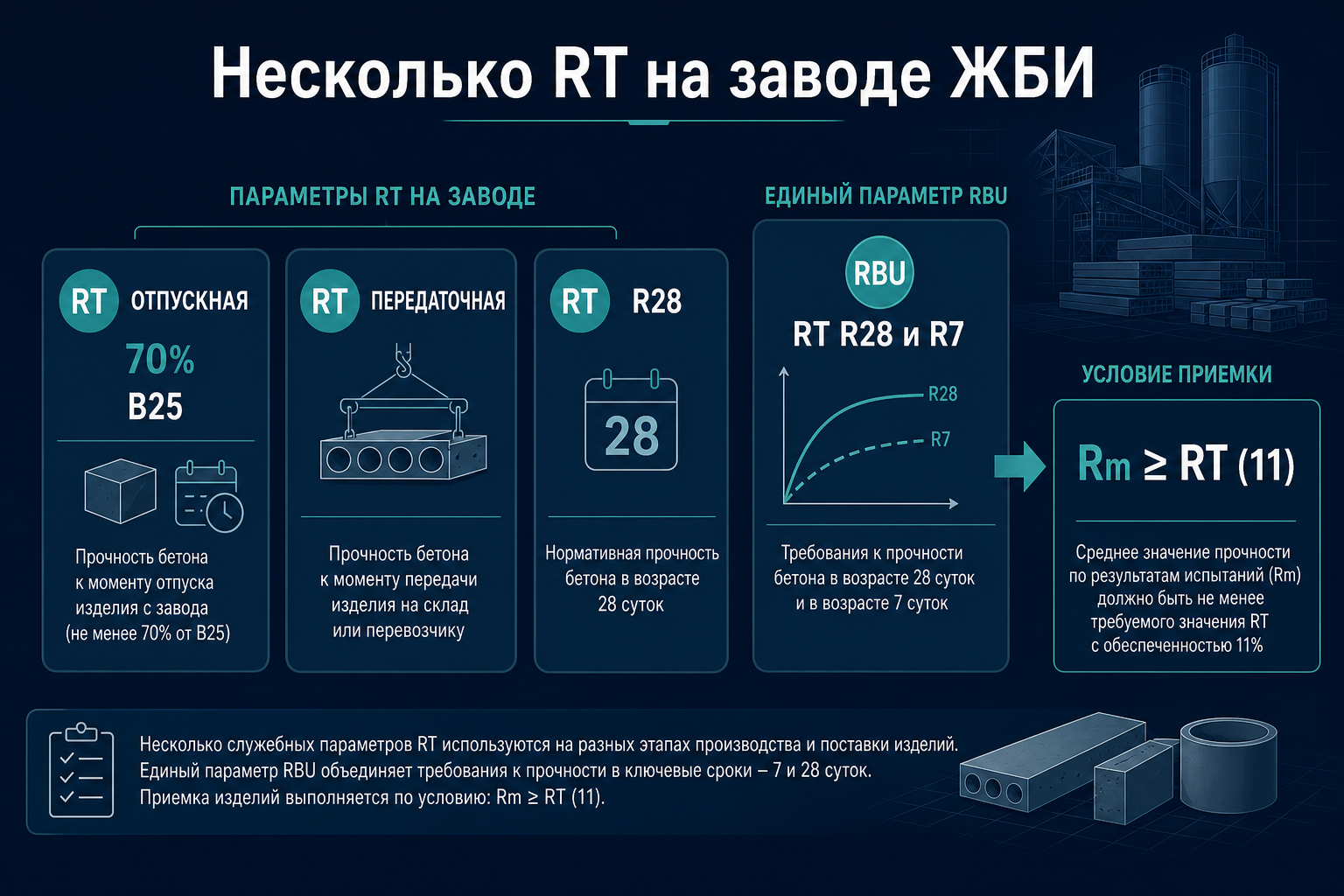

Несколько RT на заводе ЖБИ
| Контур | Типичные строки RT в журнале |
|---|---|
| РБУ | RT(R28), RT(R7) при нормировании |
| ЖБИ | RT(отпускная), RT(передаточная), RT(R28) при контроле 7.2.6 |
Bнorm для отпускной — не полный класс: например 70 % от B25 → Bнorm = 17,5 МПа ( табл. 1 ). RT(отп.) = Kт · 17,5, не Kт · 25.
Ошибка: подставить RT(R28) при приёмке по отпускной ( 7.5.1 ) или наоборот.
Связь RT с приёмкой — 6.5.2 и 7.5.2🔗
П. 6.5.2 и 7.5.2 формулируют (11)–(12) одинаково, но момент и возраст задают 6.5.1 и 7.5.1:
| Раздел | Момент вердикта по прочности | RT из |
|---|---|---|
| 6 | R28 / R7 ( 6.5.1 ) | 6.4.1 для этого вида |
| 7 | Отпускная / передаточная ( 7.5.1 ) | 7.4 для этого вида |
| 7 ( контур R28 ) | 7.5.3 — недельный контроль | 7.4 для R28 |
R28 на заводе не заменяет отпускную при отгрузке — см. п. 6.5.1 и п. 7.5.1.
Запись RT в документе — п. 6.5.4 и п. 7.5.4🔗
П. 6.5.4: в документе 7473 — значения RT при проверке качества смеси.
П. 7.5.4: в 13015 — класс, RT в проектном возрасте, отпускная и передаточная ( нормируемая, требуемая, фактическая ).
ПТО сверяет не только цифру RT, но и вид прочности и схему Kт. Чек-лист полей — п. 6.5.4 и п. 7.5.4.
Практический пример — B25, одна технология, два контура🔗
РБУ ( схема А ): V̄m(R28) = 7 % → Kт = 1,07 → RT(R28) = 26,75 МПа. Паспорт 7473 на смену фиксирует эту RT до конца контролируемого периода.
Завод ЖБИ ( схема В, НК плит ): Vm(отп.) = 11 % → Kт = 1,14 → RT(отп.) = 1,14 × 17,5 = 19,95 МПа. Rm(отп.) = 20,4 → партия принята по отпускной. RT(R28) — отдельная строка при недельном контроле 7.5.3.
Типичные ошибки🔗
| Ошибка | Почему неверно |
|---|---|
| RT = Bнorm «для B25 всегда 25» | Kт > 1 по (9) |
| Kт от схемы В на РБУ | 6.1.2 — нет схемы В |
| RT(R28) вместо RT(отпускной) на отгрузке | 7.5.1 , 7.4 по виду |
| Один Kт на все виды прочности | 4.4 — отдельный Vm и RT |
| RT из 13015 без сверки с 7.4 | 7.5.4 + ответственность ПТО |
| Vm кубов для Kт при НК изделий | 7.3.2 , схема В |
Чек-лист🔗
- Определить раздел 6 или 7 и схему ( 6.1.2 / 7.1.3 ).
- Для каждого вида прочности — свой Bнorm, Vm, Kт, RT.
- На ЖБИ схема В — Kт от Vm партии НК, не V̄m РБУ.
- Сравнить Rm ≥ RT и Rmin ≥ Bнorm для нужного возраста ( 6.5.1 / 7.5.1 ).
- Проверить запись в 7473 или 13015 ( 6.5.4 / 7.5.4 ).
FAQ🔗
Чем 6.4.1 отличается от 6.4.2?🔗
6.4.1 — как считать RT. 6.4.2 — как долго использовать RT схемы А без пересчёта V̄m.
Есть ли схема В на РБУ?🔗
Нет. П. 6.1.2 — только А, Б, Г. Kт от Vm текущей партии по табл. А.1 — только ЖБИ 7.4.
Один Kт на отпускную и R28?🔗
Нет. Разные Vm ( 7.3.2 ) → разные Kт → разные RT. Исключение упрощения Vm R28 — 7.3.4, не замена RT.
Где полный разбор табл. А.1?🔗
RT и Kт, табл. А.1, схема А, схема Б.
Связанные материалы🔗
- RT = Kт · Bнorm — обзор — формула (9) и таблицы
- п. 6.3.2 и п. 7.3.2 — Vm партии — вход в Kт
- п. 6.5.4 и п. 7.5.4 — документы — куда писать RT
- п. 6.5.1 и п. 7.5.1 — возраст — к какому RT сравнивают Rm
- п. 6.1.2 и п. 7.1.3 — схемы — почему на ЖБИ есть В
- Контролируемый период RT — 6.4.2 на РБУ
- Приёмка смеси 6.5.2 / изделий 7.5.2 — (11)–(12)
- п. 6.5.2 и п. 7.5.2 — сравнение — вердикт после RT
- ГОСТ 18105-2018 — полный текст
Лаборатории в каталоге LABGO по этому ГОСТу
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.
8 лабораторий в каталоге.
Цифровой инженер лаборатории LABGO сверяет схему контроля с источником Kт, ведёт отдельный RT по каждому виду прочности 4.4 и не подменяет RT отпускной R28 или шаблоном РБУ на заводе ЖБИ.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 3.2, 4.4, 6.1.2, 6.4.1–6.4.2, 6.5.1–6.5.4, 7.1.3, 7.3.2, 7.4–7.5.4 и приложением А ГОСТ 18105-2018 в базе LABGO.
