Схема Г контроля прочности монолита по ГОСТ 18105

Лаборатория выдала протокол: средняя прочность Rm = 31,2 МПа, проектный класс B25. Начальник ИЛ написал Bф = B25 — «среднее хватает». Инженер ПТО открывает ГОСТ 18105-2018 и видит: на монолите при схеме Г Bф = 0,8·Rm, то есть 24,96 МПа — ниже Bнорm. Приёмка не проходит.

Схема Г — не «упрощённый вариант для ленивых», а отдельный режим оценки, когда недостаточно данных для схем А–В, ограничен доступ к бетону или привязана градуировочная зависимость НК. На монолите это — частый сценарий, а не исключение.

Полный текст: ГОСТ 18105-2018. Обзор всех схем — статья по статистическому контролю. Схема Г на РБУ (RT, паспорт) — отдельная статья.

Для кого эта статья

Материал для лаборантов, начальников ИЛ и инженеров ПТО. Типичные запросы: «схема Г ГОСТ 18105 монолит», «Bф = 0,8 Rm», «когда схема Г вместо В», «таблица 3 Vг», «что делать если Bф не прошёл по схеме Г».

Чем схема Г отличается от схемы В на монолите🔗

Параметр	Схема В	Схема Г
Минимум участков для однородности	≥ 20 (группа, плоская) или ≥ 6 (линейная, зона) — п. 8.2.6	Нет требования к n ≥ 20; достаточно участков по п. 8.2.5
Расчёт Bф	Формулы (13)–(15) — через Kт, k_s, t_β	Bф = 0,8·Rm — формула (16), п. 8.4.4
Условие однородности	Vm в пределах по п. 5.4	Vm ≤ Vг по таблице 3, п. 5.5
Типичный контекст	НК с построенной градуировкой, накоплена статистика	Мало данных, привязка зависимости, керны, кубы у площадки при ограниченном доступе

Вывод: при схеме Г средняя прочность не равна фактическому классу. 80 % от Rm — это нормативное требование, а не «запас прораба».

Когда на монолите обязательно схема Г🔗

П. 8.1.5 ГОСТ 18105 — контроль прочности монолита проводят:

по схеме В — основной режим;
по схеме В или Г — для отдельных зон конструкции;
по схеме Г — для конструкций с ограниченным доступом к бетону (п. 8.2.4);
по схеме Г — при НК с привязкой градуировочной зависимости (п. 8.3.3).

П. 4.7 (общее правило для схемы Г): применяют, когда невозможно получить число результатов для схем А–В, или НК ведут без построения градуировки — с универсальной зависимостью и привязкой, или доступ к бетону ограничен конструктивными решениями.

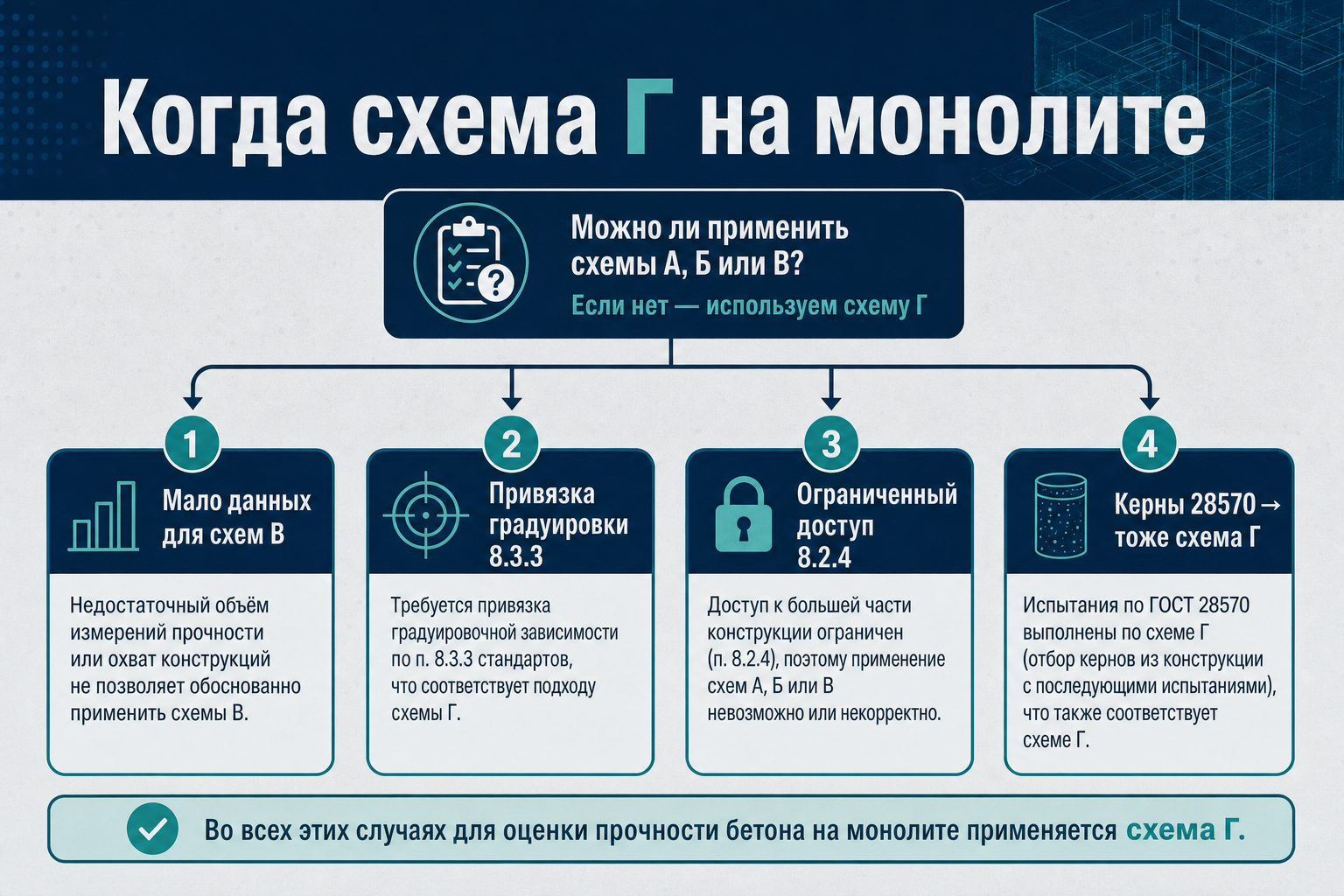

Когда на монолите применяют схему Г

Четыре практических случая на объекте🔗

Случай	Норма	Пример
Мало участков — нет 20 точек для схемы В	П. 4.7, 8.1.5	Первая захватка, узкая колонна, спорная зона
Привязка градуировки НК	П. 8.3.3	Ультразвук / отрыв со сменой состава, коэффициент совпадения по 22690 или 17624
Ограниченный доступ — кубы у площадки вместо НК	П. 8.2.4, 8.3.4	Несъёмная опалубка, многослойная конструкция
Керны из конструкции	П. 8.3.4	Разрушающий контроль по 28570 — Bф как при схеме Г

Подробнее про керны — отбор кернов по ГОСТ 28570. Про НК и привязку — статья по ГОСТ 22690.

Примечание к п. 8.1.5

Выбор схемы Г выполняют с учётом п. 8.5.5: если по Г приёмка не прошла, для окончательного решения нужен контроль по схеме В — но не для конструкций с ограниченным доступом (п. 8.2.4), см. ниже.

Условие Vm ≤ Vг — таблица 3🔗

П. 5.5: схему Г допускается применять, если коэффициент вариации Vm единичных значений прочности не превышает граничного Vг по таблице 3. Vm вычисляют по формуле (7), Sm — по п. 5.2.

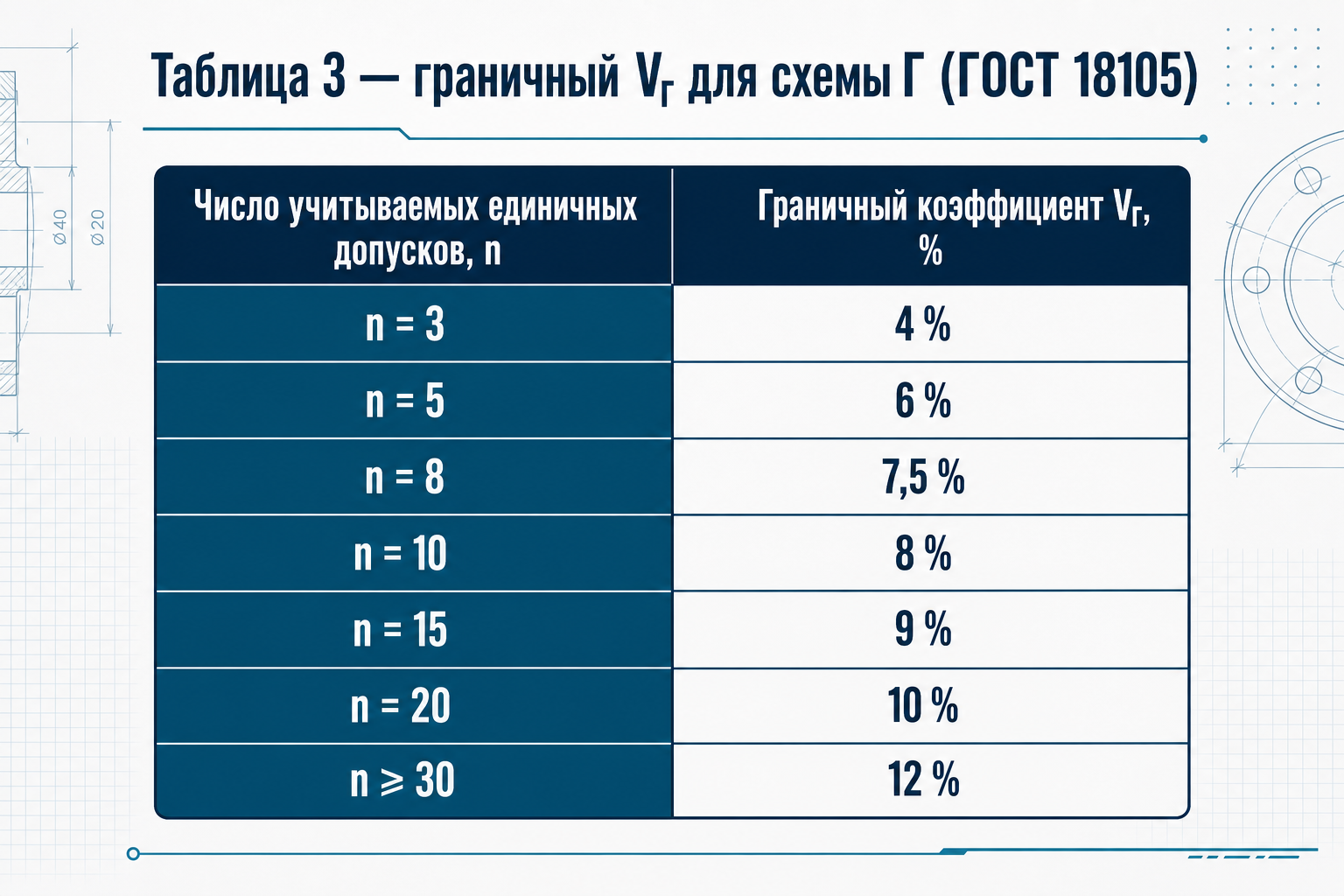

Таблица 3 — граничный Vг для схемы Г

Число единичных значений n	3	5	8	10	15	20	30 и более
Граничный Vг, %	4	6	7,5	8	9	10	12

Примечание к таблице 3: для промежуточных n — линейная интерполяция.

П. 4.8: если Vm > Vг или характеристики однородности в недопустимой области (приложение А) — увеличивают число результатов или делят объект на партии, группы, зоны с меньшей вариацией.

Практика: при n = 6 (минимум для линейной конструкции по п. 8.2.6 для схемы В) для схемы Г Vг берут интерполяцией между n = 5 → 6 % и n = 8 → 7,5 %.

Как считать Bф по схеме Г — формула (16)🔗

П. 8.4.4: фактический класс бетона по прочности группы, конструкции, захватки или зоны при контроле по схеме Г:

Bф = 0,8·Rm

где Rm — средняя прочность по единичным значениям прочности бетона в контролируемой группе, конструкции, захватке или зоне (раздел 5.1).

Числовой пример🔗

Шаг	Расчёт	Значение
Единичные значения Ri на 6 участках	28,1; 29,4; 30,2; 31,0; 27,8; 30,5 МПа	—
Rm	(28,1 + … + 30,5) / 6	29,5 МПа
Bф по (16)	0,8 × 29,5	23,6 МПа
Проектный класс	B25 → Bнорm = 25,0 МПа	—
Приёмка п. 8.5.2	Bф ≥ Bнорm?	23,6 < 25,0 — не принимают

Ошибка «Rm = 29,5 → B25, всё в порядке» — типичная и формально неверная при схеме Г.

П. 8.3.4: при контроле по образцам из конструкций (в т. ч. 28570) и при кубах у площадки по п. 8.2.4 — Bф определяют как при схеме Г (формула (16)).

Приёмка монолита: Bф ≥ Bнорm🔗

П. 8.5.2: зона, захватка, конструкция или группа принимаются, если:

Bф ≥ Bнорm

в промежуточном или проектном возрасте (формула (17)).

П. 8.5.3: значения Bф каждой конструкции или группы — в документе о результатах контроля или обследования.

П. 8.5.4: если Bф не соответствует п. 8.5.2 — возможность использования или необходимость усиления — согласование с проектной организацией. Маршрут — алгоритм для ПТО.

СП 70: приёмка по п. 5.18.12–5.18.14 — см. статью по технадзору.

Если по схеме Г не прошло — п. 8.5.5🔗

П. 8.5.5: если при контроле по схеме Г условие (17) не выполняется, для окончательного решения о приёмке следует проводить контроль по схеме В.

Примечание к п. 8.5.5: применение схемы В для конструкций с ограниченным доступом к бетону по п. 8.2.4 не предусмотрено.

Практический смысл: если монолит не принят по Г, а схему В применить нельзя (несъёмная опалубка, кубы у площадки) — остаётся п. 8.5.4 (проектировщик), дополнительный контроль (НК, керны), локализация зон. «Пересчитать на схему В» не всегда возможно. Пошаговый алгоритм перехода — статья по п. 8.5.5.

Локализация зон — п. 8.1.6 и 8.1.7🔗

П. 8.1.6: если прочность зоны ниже средней более чем на 15 % — локализуют зону и оценивают отдельно от основной конструкции.

П. 8.1.7: при объединении конструкций в группу (п. 8.1.3) — если средняя прочность отдельной конструкции отличается от средней группы > 15 % — исключают из группы и оценивают отдельно.

Для схемы Г: смешивание «слабую» и «сильную» зону в один Rm занижает или завышает Bф неправомерно. Цифровой инженер должен разбить расчёт до формулы (16).

Типичные ошибки лаборатории и ПТО🔗

Ошибка	Последствие	Норма
Bф = Rm или Bф = Rm − 2σ «по памяти»	Неверная приёмка	П. 8.4.4, (16)
Схема Г при Vm > Vг	Оценка недопустима	П. 5.5, табл. 3
6 участков — считают как схему В без 20 точек	Путаница В и Г	П. 8.2.6 vs 8.1.5
Игнорируют зону > 15 %	Один Bф на всю плиту	П. 8.1.6
После Bф < Bнорm «пересчитали на В» при п. 8.2.4	Нарушение примечания к 8.5.5	П. 8.5.5
Кубы с площадки = прочность монолита	Другой объект контроля	П. 8.2.4, 8.2.8

Чеклист: схема Г на монолите🔗

До испытаний

Зафиксирована причина схемы Г (п. 8.1.5, 4.7)
Число участков — п. 8.2.5 (не путать с п. 8.2.6 для В)
При привязке НК — основание п. 8.3.3

После получения Ri

Рассчитаны Rm, Sm, Vm
Проверено Vm ≤ Vг (табл. 3, п. 5.5)
Проверены зоны > 15 % (п. 8.1.6, 8.1.7)
Bф = 0,8·Rm (п. 8.4.4)
Сравнение Bф ≥ Bнорm (п. 8.5.2)

Если не прошло

Возможен переход на В? (п. 8.5.5 + примечание про 8.2.4)
Иначе — п. 8.5.4, алгоритм ПТО

Таблица «вопрос → где искать ответ»🔗

Вопрос	Ответ
Формула Bф при схеме Г на монолите?	Bф = 0,8·Rm, п. 8.4.4, (16)
Когда обязательно схема Г?	П. 8.1.5: зоны, 8.2.4, 8.3.3
Какой Vг при n = 10?	8 %, табл. 3
Приёмка монолита?	Bф ≥ Bнорm, п. 8.5.2, (17)
Bф не прошёл — что дальше?	П. 8.5.5 → схема В (если не 8.2.4)
Керны — какая схема?	Г, п. 8.3.4
Кто решает об усилении?	Проектная организация, п. 8.5.4

Где помогает цифровой инженер лаборатории LABGO🔗

Схема Г — место, где Excel чаще всего ломается: 0,8·Rm, Vг по n, 15 % зон, запрет В при 8.2.4.

Цифровой инженер лаборатории на labgo.ai:

по п. 8.1.5 определяет, Г или В — с учётом п. 8.2.4 и 8.3.3;
считает Vm, сверяет с таблицей 3 (п. 5.5);
применяет Bф = 0,8·Rm (п. 8.4.4) — без подмены на Rm;
локализует зоны > 15 % (п. 8.1.6–8.1.7);
формирует черновик протокола и пакет для ПТО при Bф < Bнорm;
связывает цепочку: НК 22690 → керны → приёмка СП 70.

Он не подписывает протокол и не заменяет решение проектировщика (п. 8.5.4) — убирает ошибки «среднее = класс» и «пересчитали на В там, где п. 8.5.5 это запрещает.

Заказать контроль прочности монолита: labgo.ai/ru/labs/rfq — укажите ГОСТ 18105, конструкцию и метод (22690, 17624, 28570).

Частые вопросы (FAQ)🔗

Можно ли на монолите всегда работать по схеме Г?🔗

Нет. П. 8.1.5 задаёт схему В как основной режим. Г — для перечисленных случаев (зоны, 8.2.4, 8.3.3, 4.7). Выбор Г «чтобы проще» при возможности В — риск для приёмки.

Почему Bф = 0,8·Rm, а не 100 % средней?🔗

П. 8.4.4 — нормативное определение при ограниченной статистике. При схеме В учитывают разброс через Kт, k_s (формулы 13–15). При Г запас заложен коэффициентом 0,8.

Что если Vm = 9 % при n = 6?🔗

При n = 6 Vг ≈ 6,75 % (интерполяция 5→6 % и 8→7,5 %). 9 % > Vг — п. 5.5 не выполнен. Нужно больше данных или разделение на зоны (п. 4.8).

Bф по схеме Г не прошёл — обязательно схема В?🔗

П. 8.5.5 — да, для окончательного решения — если В применима. Для п. 8.2.4 — примечание: В не предусмотрена. Тогда — п. 8.5.4, дополнительные методы контроля.

Связана ли схема Г только с монолитом?🔗

Нет. Г применяют для смесей (п. 6.1.2), изделий (п. 7.1.3), монолита (раздел 8). Эта статья — только монолит (п. 8.1.5–8.5.5).
