Метод скалывания ребра конструкции: когда применим по ГОСТ 22690

УвеличитьСкалывание ребра конструкции — когда применим метод по ГОСТ 22690-2015

Скалывание ребра по приложению Б ГОСТ 22690-2015 — второй прямой НК-метод (п. 4.5): прочность считают по формуле (Г.1) без индивидуальной градуировки. Но метод не универсален — он применим только при тяжёлом бетоне B10–B70 на гранитном или известняковом щебне с крупностью ≤ 40 мм и при наличии ребра с толщиной элемента ≥ 170 мм.

Полный текст: ГОСТ 22690-2015 в базе LABGO.

С чем не путать🔗

Где болит при приёмке🔗

Типичные ситуации:

• лаборатория применила скалывание ребра на гладкой стене без выступа — нет ребра для захвата (рис. Б.1);
• в протоколе B50, а метод по табл. 1 и Б.2 — только до 70 МПа;
• бетон на гравийном щебне — Б.2 требует гранит или известняк;
• лёгкий бетон — стандартная схема Б не применима;
• одно измерение на участке — по табл. 2 нужно 2;
• глубина скалывания 24 мм при номинале 20 мм — отклонение > 2 мм, результат не учитывают (п. 7.7.3);
• ПТО заказал «отрыв с анкером», а ИЛ сделала скалывание ребра на углу колонны — разные методики и формулы.

Когда метод применим — приложение Б.2🔗

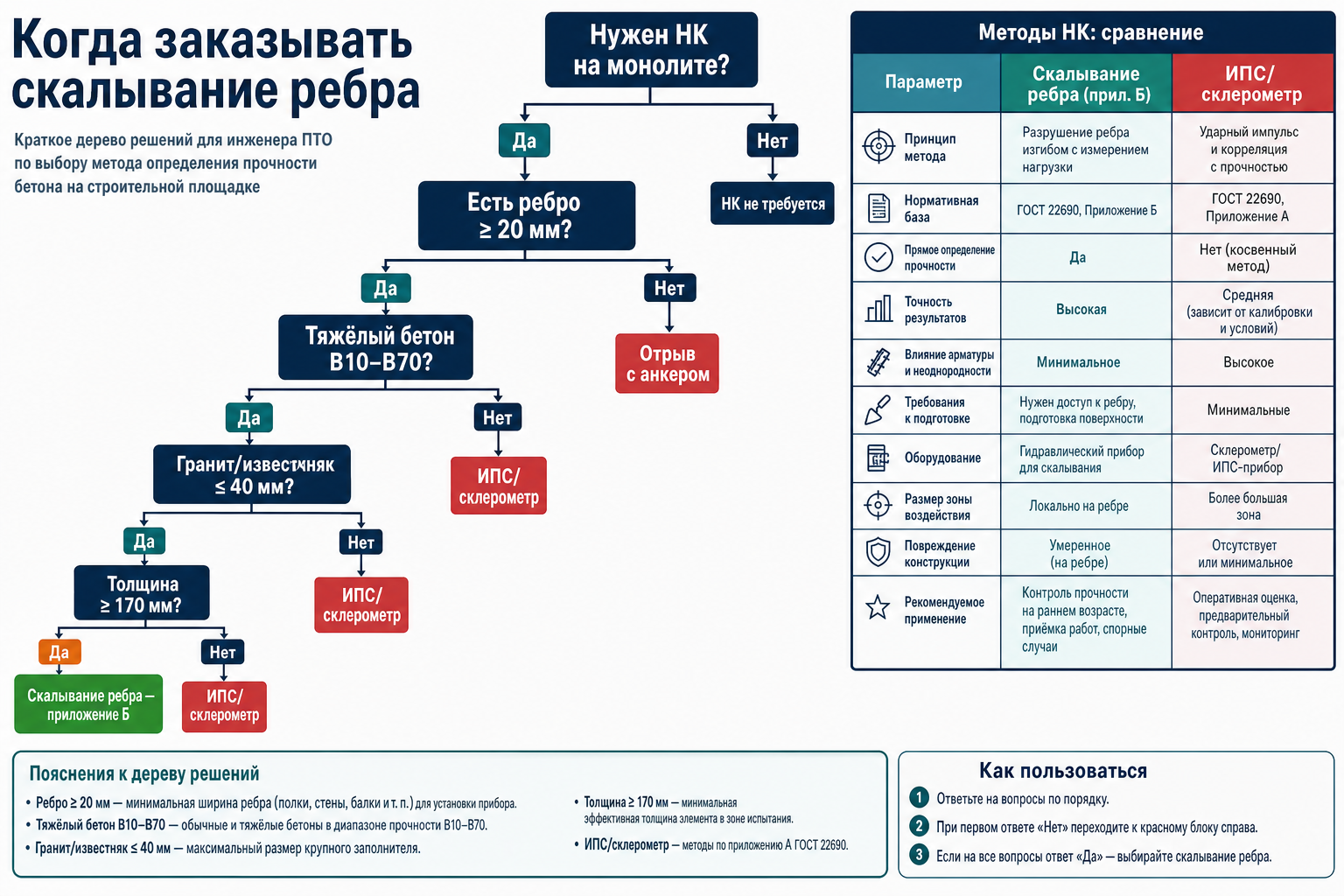

УвеличитьДерево решений: когда заказывать скалывание ребра

П. Б.2 — стандартная схема только если:

Не применим (нужен другой метод):

• лёгкий и мелкозернистый без подтверждения по Б.2;
• B7,5 (ниже 10 МПа);
• B80+ / Rm > 70 МПа — вне диапазона; см. высокопрочный бетон;
• гравий, изверженные породы — не гранит/известняк по Б.2;
• плита 150 мм без ребра — нет геометрии для захвата;
• гладкая поверхность колонны — нужен отрыв с анкером или косвенный НК.

Где уместен на объекте: внешние углы колонн и стен, ребра плит, выступы балок — там, где захват со скобой (рис. Б.1) опирается на ребро ≥ 20 мм.

Геометрия скалывания — п. Б.4🔗

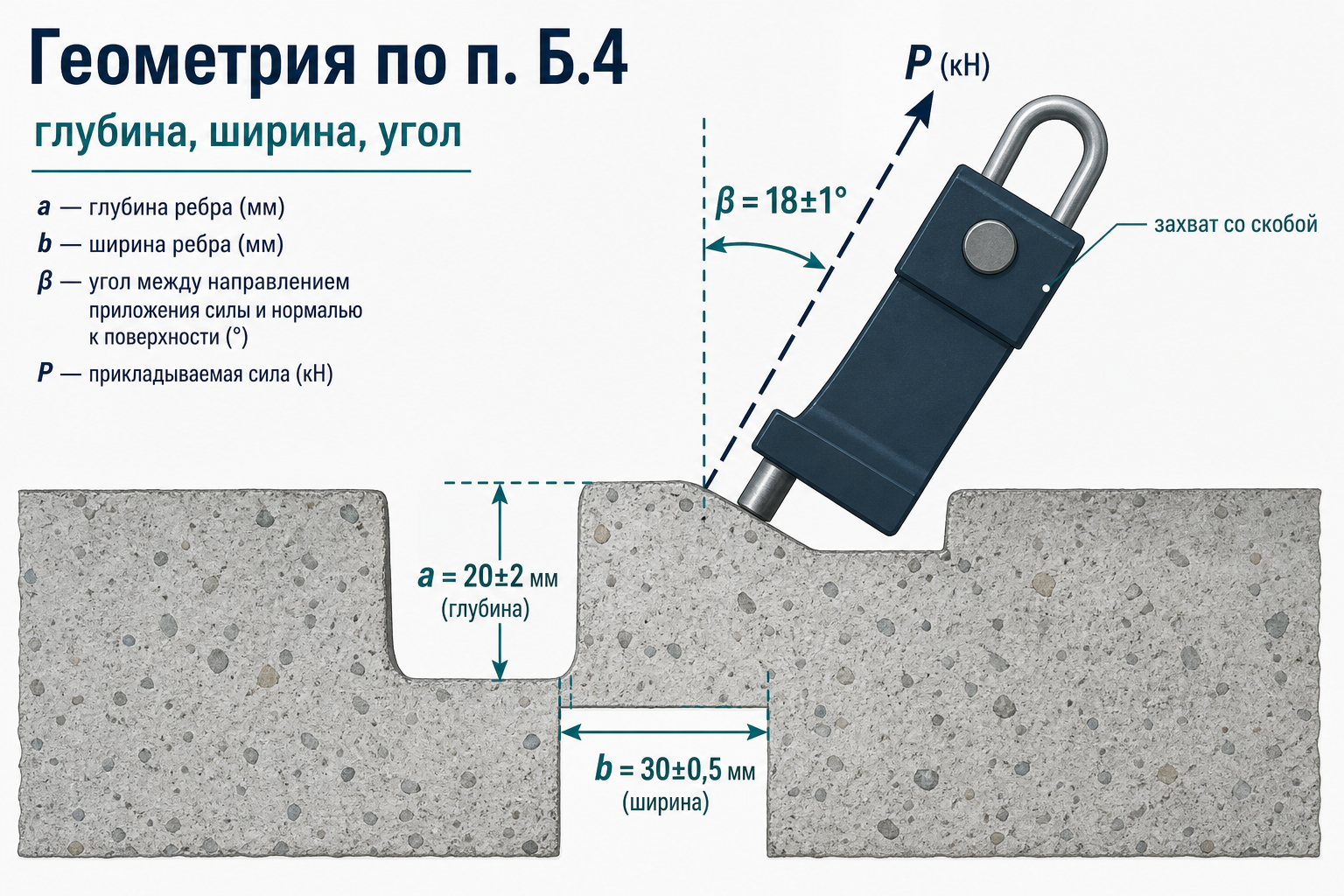

УвеличитьПараметры скалывания ребра по приложению Б

П. 7.7.3: если |aфакт − 20| > 2 мм — результат не учитывают. В протоколе должна быть графа «глубина скалывания, мм».

Участок испытаний — таблица 2🔗

Для скалывания ребра:

П. 7.7.1: на участке нет трещин, околов, наплывов и раковин > 5 мм; зона — наименьших напряжений (п. 7.6.1 аналогично).

Расчёт R — приложение Г, формула (Г.1)🔗

$R = 0\dcomma 058 \cdot m \cdot (30P + P^2)$

где P — среднее усилие скалывания на участке, кН (п. 7.7.2); m — по крупности заполнителя:

Пример (иллюстрация)🔗

Два испытания на участке: P₁ = 11,5 кН, P₂ = 12,5 кН → P = 12,0 кН. Щебень 20–25 мм → m = 1,05:

$R = 0\dcomma 058 \times 1\dcomma 05 \times (30 \times 12\dcomma 0 + 12\dcomma 0^2)$ $R = 0\dcomma 058 \times 1\dcomma 05 \times (360 + 144) \approx 30\dcomma 7\ \text{МПа}$

Глубины скалывания: 19 мм и 21 мм — в пределах 20 ± 2 → результат учитывают.

Скалывание ребра vs отрыв с анкером — выбор для ПТО🔗

На одной захватке можно комбинировать: углы — скалывание ребра, середина стены — анкер или косвенный НК. В заявке — раздельно указать методы.

Что проверить в протоколе — чек-лист ПТО🔗

• Указано: «скалывание ребра, стандартная схема, приложение Б»
• Бетон: тяжёлый, щебень гранит/известняк, крупность ≤ 40 мм
• Класс в диапазоне B10–B70
• 2 испытания на участок, шаг ≥ 200 мм
• Толщина элемента ≥ 170 мм
• Записаны P₁, P₂, Pср, m, расчёт R по (Г.1)
• Глубина скалывания 20 ± 2 мм на каждом испытании
• Нет обнажённой арматуры (п. 7.7.3)
• Скорость нагружения ≤ (1 ± 0,3) кН/с (п. 7.7.2, табл. Д.1)
• Схема оценки по ГОСТ 18105 (п. 8.2)

При стандартной схеме и приложении Г допустимы схемы А, Б, В (статистический контроль) — в отличие от привязки по приложению Ж (только схема Г).

Сводная таблица: вопрос → ответ🔗

FAQ🔗

Можно ли скалывать ребро на лёгком бетоне?🔗

П. Б.2 — только тяжёлый бетон на гранитном/известняковом щебне. Для лёгкого — отрыв с анкером (приложение А, лёгкий 5–40 МПа).

Подходит ли метод для B25 на углу колонны 300×300?🔗

Да, если щебень гранит/известняк, крупность ≤ 40 мм, на углу есть ребро для захвата, толщина 300 ≥ 170 мм. В заявке указать скалывание ребра по приложению Б.

Чем отличается от отрыва со скалыванием?🔗

Отрыв — анкер в теле бетона, конус вырыва, приложение А/В. Скалывание ребра — захват на выступе, приложение Б/Г. Разные формулы, разная геометрия, разные ограничения по щебню.

Нужна ли градуировка по приложению Е?🔗

При стандартной схеме Б — нет (п. 4.5): m и (Г.1) заданы в приложении Г. Индивидуальная градуировка — при нестандартной схеме (построение по приложению Е).

Что делать, если обнажилась арматура?🔗

П. 7.7.3 — результат не учитывают. Новый участок на другом ребре, ≥ 200 мм от предыдущего. В акте — отметка о браке точки.

---
