Отрыв со скалыванием — установка анкера и схема испытания по ГОСТ 22690-2015

Метод отрыва со скалыванием по стандартной схеме (приложение А ГОСТ 22690-2015) — один из двух прямых НК-методов (п. 4.5): прочность R считают по формуле (B.1) и таблице В.1, без построения индивидуальной градуировки по приложению Е. Лаборант фиксирует P₀, измеряет Δh, проверяет критерии п. 7.6.4–7.6.5 — и только после этого записывает R в протокол.

Полный текст: ГОСТ 22690-2015 в базе LABGO.

Для кого эта статья

Материал для лаборанта, инженера НК и начальника ИЛ, который выполняет отрыв со скалыванием на монолите. Склерометр и ИПС — косвенные методы; скалывание ребра — другой прямой метод (приложение Б). Здесь — только п. 7.6 и приложения А, В.

С чем не путать🔗

Материал	Фокус	Эта статья №15
Обзор 6 методов НК	Перечень методов, п. 4.5 в общем виде	Пошаговый п. 7.6, расчёт γ и B.1
Склерометр, п. 7.2	9 ударов, косвенный H	1–2 анкера, усилие P₀, прямой R
ИПС для ПТО	Проверка протокола	Исполнение на объекте, не приёмка
№16 (скалывание ребра)	Ребро, формула Г.1	Конус отрыва, анкер I/II/III

Прямой метод — что это меняет для лаборатории🔗

П. 4.4: большинство методов 22690 — косвенные (нужна своя градуировка по разделу 6).

П. 4.5: при стандартной схеме отрыва со скалыванием (приложение А) допускается градуировка из приложения В — коэффициенты m₂ уже в таблице В.1. Индивидуальная зависимость по приложению Е не обязательна, если соблюдены условия А.2–А.6.

Для лаборанта: в протоколе указывают «стандартная схема, приложение А, расчёт по B.1, табл. В.1», а не только номер «универсальной» градуировки от другого завода.

Где болит на объекте🔗

Типичные ошибки:

выбран анкер типа I, h = 35 мм для B25 — диапазон табл. А.1 только 45–75 МПа (тяжёлый бетон);
Δh > 10 % h — результат не учитывают (п. 7.6.5), а в протокол всё равно пишут R;
забыли γ — в B.1 подставляют P₀, а не P = γ·P₀;
скорость нагружения 5 кН/с вместо 1,5–3,0 кН/с (п. 7.6.2, табл. Д.1);
анкер в 150 мм от края плиты 200 мм — минимум 2h толщина и 150 мм от края (табл. 2);
путают с методом отрыва (диск, п. 7.5) — другая схема и другая строка табл. 2.

Приложение А — стандартная схема🔗

Когда применима (п. А.2)🔗

тяжёлый бетон: 5–100 МПа;
лёгкий бетон: 5–40 МПа;
крупность заполнителя ≤ рабочей глубины заделки h анкера.

Размещение на конструкции🔗

П. 7.6.1, А.3: участок — в зоне наименьших эксплуатационных напряжений. Опоры прибора прилегают к бетону на расстоянии ≥ 2h от оси анкера.

Таблица 2 (отрыв со скалыванием):

h анкера	Измерений на участке	Расстояние между точками	От края	Мин. толщина
≥ 40 мм	1	5h	150 мм	2h
< 40 мм	2	5h	150 мм	2h

Для h = 48 мм: толщина элемента ≥ 96 мм, от края ≥ 150 мм, до следующего анкера ≥ 240 мм.

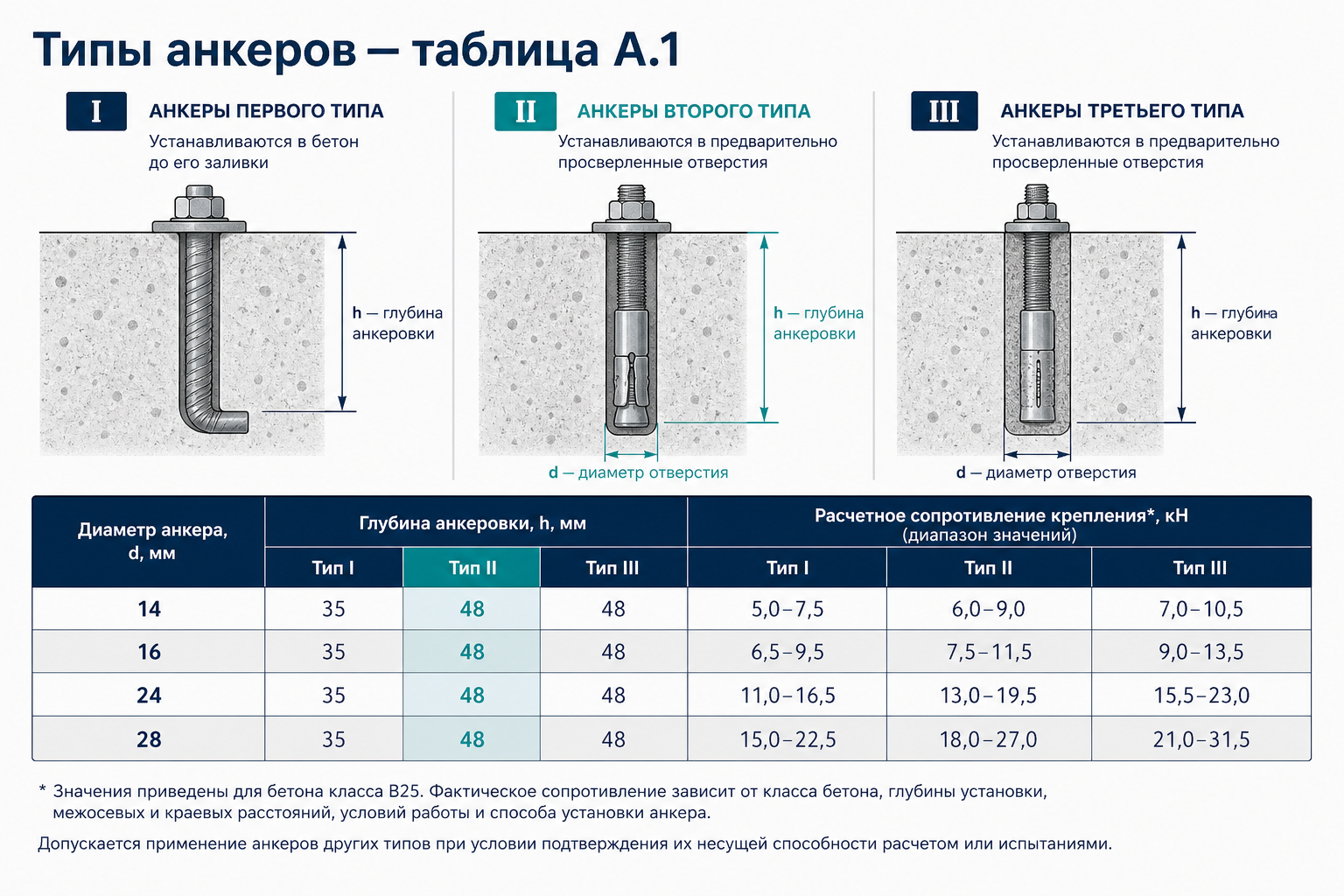

Типы анкерных устройств I, II и III по приложению А

Таблица А.1 — выбор анкера🔗

Тип	d, мм	h, мм	Тяжёлый бетон, МПа	Лёгкий бетон, МПа
I	14	35	45–75	—
I	14	48	10–50	10–40
II	16	35	40–100	—
II	24	48	5–100	5–40
III	28	35	10–50	—

П. А.4: тип I — закладывают до бетонирования; типы II и III — в отверстие после твердения (п. 7.6.2).

Практика: для монолита B25–B40 чаще берут тип II, h = 48 мм — самый широкий диапазон табл. А.1.

П. 7.6.2 — последовательность испытания🔗

Просверлить отверстие (типы II/III) или использовать закладной анкер (тип I);
Установить анкер на глубину h по паспорту прибора;
Соединить силоизмеритель с анкером;
Нагружать со скоростью 1,5–3,0 кН/с (п. 7.6.2, табл. Д.1);
Зафиксировать P₀ (кН) и Δh (мм) с точностью ≥ 0,1 мм;
Осмотреть конус вырыва — размеры, арматура, проскальзывание.

Расчёт прочности🔗

Шаг 1 — поправочный коэффициент γ (п. 7.6.3, формула (1))🔗

$\gamma = \frac{h^2}{(h - \Delta h)^2}$

где h — рабочая глубина заделки, мм; Δh — проскальзывание (фактическая глубина вырыва минус h).

Уточнённое усилие: P = γ · P₀.

Шаг 2 — прочность R (приложение В, формула (B.1))🔗

$R = m_1 \cdot m_2 \cdot P$

m₁ = 1 при крупности заполнителя < 50 мм (п. В.1);
m₂ — из таблицы В.1 по типу анкера, h и виду бетона;
P — в кН (уже с γ).

Пример (иллюстрация)🔗

Анкер тип II, h = 48 мм, тяжёлый бетон, P₀ = 35,0 кН, Δh = 1,0 мм:

$\gamma = \frac{48^2}{(48 - 1)^2} = \frac{2304}{2209} \approx 1\dcomma 043$

$\Delta h / h = 1/48 \approx 2\dcomma 1\% \quad (< 5\% \text{ — полный учёт})$

$P = 1\dcomma 043 \times 35\dcomma 0 \approx 36\dcomma 5\ \text{кН}$

$m_2 = 0\dcomma 9 \quad \text{(табл. В.1, тип II, h = 48, тяжёлый)}$

$R = 1\dcomma 0 \times 0\dcomma 9 \times 36\dcomma 5 \approx 32\dcomma 9\ \text{МПа}$

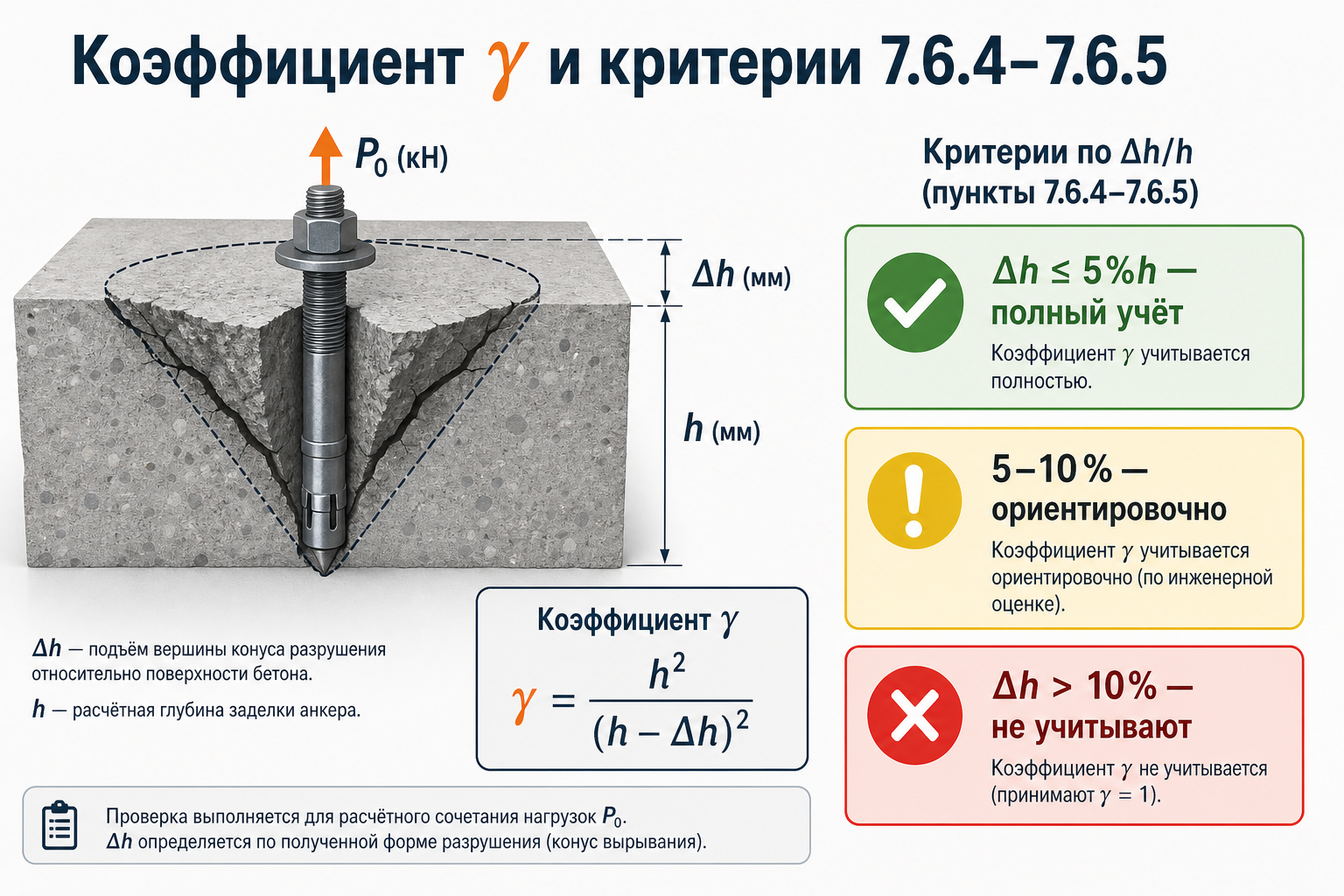

Расчёт γ и проверка критериев п. 7.6.4–7.6.5

Критерии приёмки результата — п. 7.6.4 и 7.6.5🔗

Условие	Пункт	Что делать
Δh > 0,05h (γ > 1,1)	7.6.4	Только ориентировочная оценка — нельзя для класса бетона и градуировки
Макс./мин. размер конуса > 2×	7.6.4	То же — ориентировочно
Δh > 0,1h	7.6.5	Результат не учитывают
Обнажена арматура < h от анкера	7.6.5	Результат не учитывают

В журнале испытаний: при 7.6.4 — пометка «ориентировочно»; при 7.6.5 — «не учитывается», повтор на новом участке (5h от предыдущего).

Что записать в протокол🔗

тип анкера (I / II / III), d, h — по табл. А.1;
P₀, Δh, расчётные γ, P;
m₁, m₂ (источник: табл. В.1);
R, МПа;
отметка о критериях 7.6.4 / 7.6.5;
скорость нагружения 1,5–3,0 кН/с;
координата участка, толщина элемента;
ссылка: стандартная схема, приложение А.

Для оценки по ГОСТ 18105 (п. 8.2) единичное R участка передаётся как Ri (статистический контроль). При стандартной схеме и приложении В допустимы схемы А, Б, В (примечание к п. 8.2), в отличие от привязки по приложению Ж (только схема Г).

Сводная таблица: вопрос → ответ🔗

Вопрос	Ответ	Пункт / таблица
Прямой или косвенный?	Прямой при стандартной схеме	П. 4.5, прил. А
Диапазон прочности?	5–100 МПа (табл. 1)	Прил. А.2
Скорость нагружения?	1,5–3,0 кН/с	П. 7.6.2, табл. Д.1
Формула R?	R = m₁·m₂·P, P = γ·P₀	Формулы (1), (B.1)
m₂ откуда?	Таблица В.1	Прил. В
Когда браковать?	Δh > 10 % h, арматура	П. 7.6.5

Чек-лист лаборанта🔗

Анкер выбран по табл. А.1 под ожидаемый класс бетона
Толщина ≥ 2h, от края ≥ 150 мм, шаг ≥ 5h
Участок без трещин и в зоне низких напряжений
Нагружение 1,5–3,0 кН/с
Записаны P₀ и Δh (точность 0,1 мм)
Рассчитаны γ, P, R по (1) и (B.1)
Проверены 7.6.4 и 7.6.5
В протоколе: приложение А, табл. В.1

FAQ🔗

Нужна ли индивидуальная градуировка по приложению Е?🔗

При стандартной схеме (приложение А) — нет, достаточно таблицы В.1 (п. 4.5). Индивидуальная зависимость нужна при нестандартной схеме или выходе за А.2.

Чем отрыв со скалыванием отличается от отрыва диска (п. 7.5)?🔗

П. 7.5 — приклеенный диск, условное напряжение отрыва, косвенный показатель для градуировки. П. 7.6 — анкер, конус скалывания, прямой расчёт R по B.1.

Какой анкер для B30 на монолите?🔗

Обычно тип II, h = 48 мм (диапазон 5–100 МПа, m₂ = 0,9). Тип I, h = 35 для B30 не подходит (только 45–75 МПа).

Можно ли использовать результат при γ = 1,12?🔗

Δh/h ≈ 5,7 % — больше 5 % (п. 7.6.4). Только ориентировочная оценка: нельзя закрывать класс бетона и строить градуировку. Для приёмки — повтор с лучшей заделкой анкера.

Чем этот метод отличается от скалывания ребра?🔗

Скалывание ребра — приложение Б, формула (Г.1), ребро 20 мм (п. 7.7). Отрыв со скалыванием — конус вокруг анкера. Подробно для ПТО: когда применимо скалывание ребра.

Оговорка

Пример расчёта — иллюстрация. Перед подписанием протокола сверяйте методику ИЛ, тип анкера и аттестат прибора. Статья не заменяет аттестацию лаборатории.
