Локализация зон бетона: правило 15 %, п. 8.1.6–8.1.7 и действия по п. 4.8 ГОСТ 18105

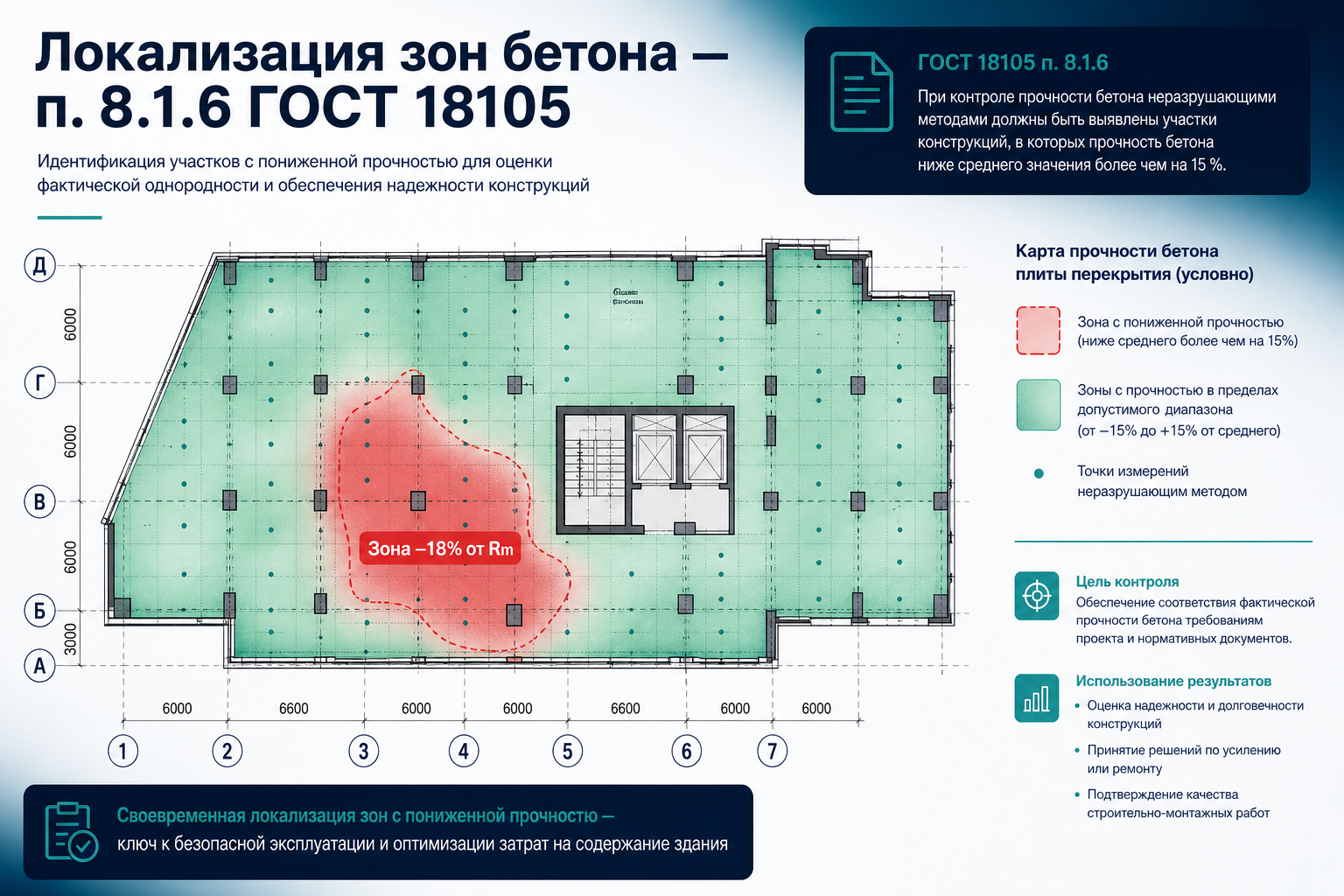

УвеличитьЛокализация зон бетона — п. 8.1.6 ГОСТ 18105

Перекрытие этажа 3: 22 участка НК, Rm = 30,2 МПа, Bф = 27,7 МПа ≥ B25 — «принято». ПТО нашёл участок у лифтовой шахты: Ri = 24,1 МПа — на 20 % ниже средней. По п. 8.1.6 зону нельзя усреднять с остальной плитой — нужна отдельная оценка Bф.

ГОСТ 18105-2018 требует локализовать неравномерные зоны до приёмки монолита. Иначе «средняя прошла» скрывает слабое место, которое не пройдёт (17) отдельно.

Полный текст: ГОСТ 18105-2018. Связанные материалы: Vm и однородность, приёмка монолита, схема В.

Правило 15 % — п. 8.1.6🔗

П. 8.1.6: при выявлении зон конструкций, прочность бетона которых ниже средней прочности более чем на 15 %, следует проводить локализацию этих зон, а оценку прочности в таких зонах выполнять отдельно от основной конструкции.

УвеличитьПравило 15 % — порог локализации

Практическая формула проверки участка:

Ri < 0,85 × Rm → локализовать (если отклонение > 15 % ниже средней)

«Средняя» — Rm конструкции, захватки или группы до выделения зоны (п. 8.2.9, формула (1)).

Исключение из группы — п. 8.1.7🔗

П. 8.1.7: при объединении монолитных конструкций в группы ( 8.1.3 ) и выявлении конструкций, средняя прочность которых отличается от средней прочности группы более чем на 15 %, следует исключать такие конструкции из группы и оценивать их отдельно.

См. отбор проб на площадке — границы группы ≤ 1 нед.

Алгоритм локализации на объекте🔗

УвеличитьАлгоритм локализации слабой зоны

1. Обнаружить. Сравнить каждое Ri с Rm конструкции. Ri < 0,85·Rm или конструкция < 0,85·Rmгруппы.

2. Выделить зону. Зафиксировать на плане (координаты, марка, ось). Добрать измерения в границах зоны ( п. 8.2.5 ).

3. Пересчитать отдельно. Новый набор Ri → Rm, Sm, Vm → Bф по схеме В/Г (8.4).

4. Принять или эскалировать. Bф ≥ Bнорm (17) — зона принята. Нет — п. 8.5.4 (проектная организация).

Числовой пример (учебный)🔗

Плита 400 м², 22 участка, Rm = 30,2 МПа, B25.

Слабая зона (6 участков у шахты): Ri = 24,1; 24,8; 25,0; 23,9; 24,5; 25,2 МПа

Rmзоны = 24,6 МПа (< 0,85 × 30,2 = 25,7) → локализация обязательна.

Остальная плита (16 участков): Rm = 32,1 МПа → Bф по (13) — принимается отдельно.

Зона шахты: Bф = 0,8 × 24,6 = 19,7 МПа (схема Г) < B25 → не принята → 8.5.4.

Вывод: «средняя плиты 30,2» не закрывает лифтовую зону.

Связь с Vm и п. 4.8🔗

П. 4.8: при характеристиках однородности в области недопустимых значений ( табл. А.1 ) или при нарушении п. 5.5 (схема Г):

Локализация зоны > 15 % — не «обход» нормы, а требование стандарта для корректного Bф. См. Vm, Sm.

Захватки и проект — п. 8.1.2🔗

П. 8.1.2: порядок обязательной приёмки по захваткам или зонам устанавливают в проектной документации с учётом характера работы конструкций, а также при выявлении систематических отличий прочности по 8.1.6.

ПТО: если в проекте нет зон контроля, а 8.1.6 сработал — инициировать уточнение программы контроля и акта скрытых работ. Подробнее про захватки и ППР — п. 8.1.2.

Типичные ошибки🔗

Чек-лист ПТО и лаборанта🔗

1. Таблица Ri vs Rm для каждой конструкции.
2. Отметить Ri < 0,85·Rm и конструкции < 0,85·Rmгруппы.
3. Нанести зоны на план / в акт.
4. Добрать измерения в зоне.
5. Bф отдельно для зоны и остальной конструкции.
6. Сравнить с (17) и зафиксировать в документе (8.5.3).
7. При неприёмке зоны — 8.5.4, не подписывать акт «по средней плиты».

Цифровой инженер лаборатории LABGO🔗

Цифровой инженер лаборатории LABGO:

• автоматически находит участки < 0,85·Rm и конструкции вне ±15 % группы;
• предлагает границы зоны и добор точек по 8.2.5;
• пересчитывает Bф отдельно для зоны и основной площади;
• не допускает «усреднение» слабого участка в общий Rm;
• формирует протокол с приложением плана зон.

Подобрать лабораторию для НК и локализации зон: labgo.ai/ru/labs/rfq — монолит, ГОСТ 18105.

Частые вопросы (FAQ)🔗

15 % считают от Rm или от класса B?🔗

От средней Rm конструкции или группы (8.1.6–8.1.7), не от Bнорm.

Можно ли не локализовать, если Bф всей плиты прошёл?🔗

Нет. Слабая зона оценивается отдельно. Общий Bф не отменяет 8.1.6.

Сколько точек нужно в выделенной зоне?🔗

Минимум по 8.2.5–8.2.6 для типа конструкции и схемы (6 или 20 участков).

Локализация на РБУ (партия смеси)?🔗

8.1.6–8.1.7 — монолит. На РБУ аналог — разделение партий, п. 4.8, объединение составов (6.1.3).

Что если зона не прошла Bф?🔗

П. 8.5.4 — согласование с проектной организацией. Алгоритм — прочность не прошла.
