Базовый (первый) метод морозостойкости по ГОСТ 10060
Для лаборанта ИЛ: п. 5.1 базового первого метода F₁ — насыщение водой, 6+12 образцов, режим табл. 5, циклы табл. 4, критерий формулы (7), V_m ≤ 9 % на контрольных.
Дмитрий КорниловИнженер по долговечности бетона, привлечённый эксперт23 мая 2026 г.14 мин чтения
Для лаборанта ИЛ: приложение А — измерение деформаций образца (А.4.3), реперы, критерий 0,1 %, призмы 100×100×300, циклы табл. 4, связь с приложением Б.
Для лаборанта ИЛ: п. 3.7–3.8 и табл. 3 — 6 контрольных и 12 (или 6) основных, контрольные всегда в воде, V_m ≤ 9 %, формула (7) X_min^II ≥ 0,9·X_min^I.
27 мая 2026 г.
13 мин
Получайте новые статьи на email
Экспертные материалы о НК и лабораторных исследованиях
Базовый первый метод морозостойкости бетона F₁ по ГОСТ 10060

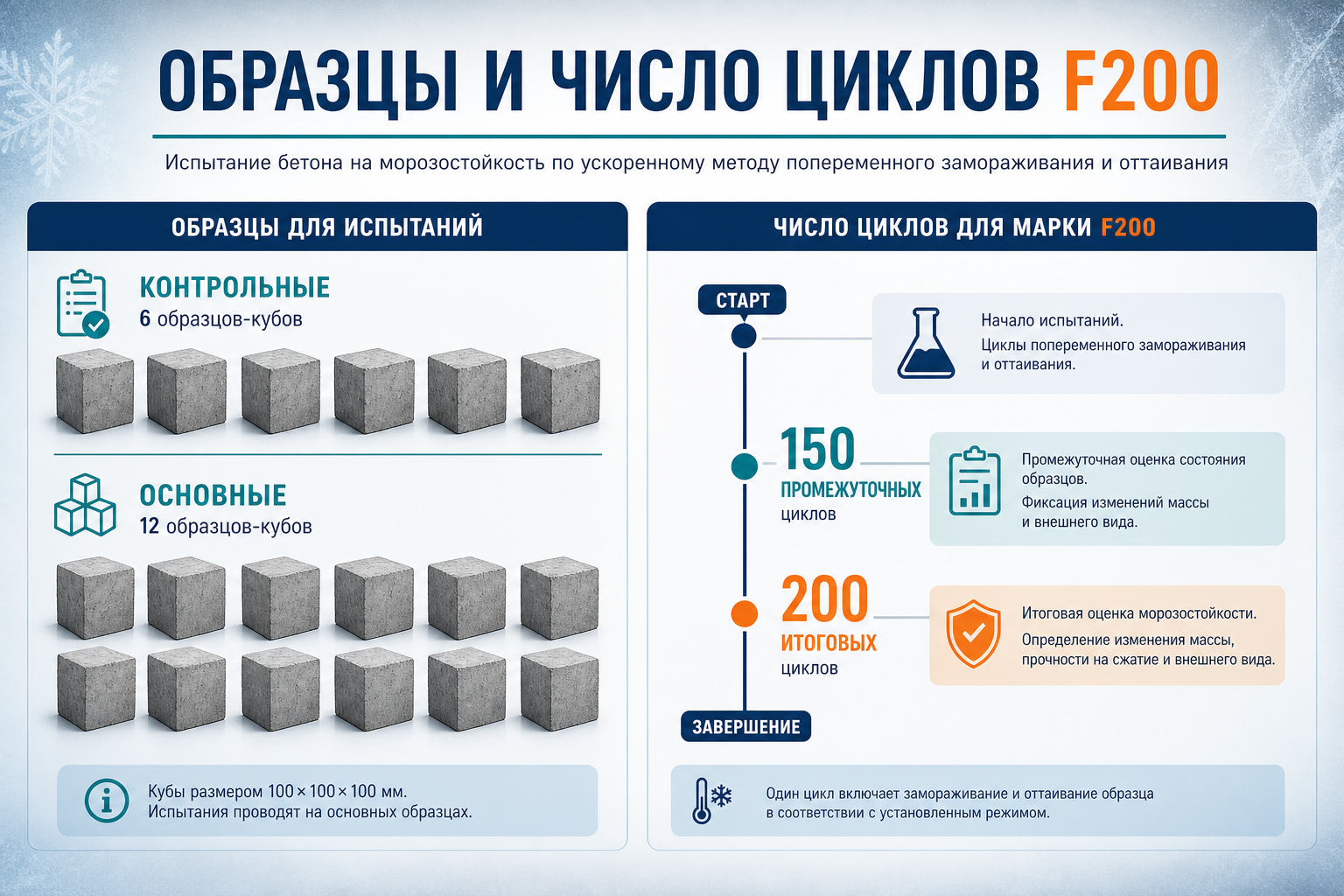

Лаборант получает заявку: «марка F200, метод базовый». В журнале нужно записать не «заморозили кубы», а конкретный маршрут: насыщение водой, 6 контрольных + 12 основных, 150/200 циклов, режим табл. 5, проверка формулы (7).
Базовый первый метод (п. 5.1, марка F₁ по табл. 1) — эталонный способ для тяжёлого и обычного бетона: не дорожные/аэродромные покрытия и не конструкции в минерализованной воде. При расхождении с ускоренными методами окончательный результат — базовый (п. 4.3).
Материал для лаборанта и инженера ИЛ, который выполняет базовый первый метод. Обзор четырёх методов и ИИ-агента — карта F₁–F₂ и таблицы 1–7; базовый второй F₂ — дорожный бетон и NaCl (статья №32); здесь — только п. 5.1.
П. 5.1.3.2: начало заморозки — момент минус 16 °С в камере (камера рассчитана на минус (18 ± 2) °С по п. 5.1.1). Расстояние между образцами и стенками ≥ 20 мм.
П. 5.1.3.4 — для лёгкого бетона время заморозки увеличивают:
1. Изготовить образцы по 5.1.2.1 (формы ГОСТ 22685), довести до проектного возраста
2. Насытить водой по 4.12
3. Контрольные (6 шт.): сжатие по ГОСТ 10180 → формула (4), V_m ≤ 9 % (п. 5.1.3.1)
├─ V_m > 9 % → серию СНЯТЬ, новая серия
└─ ОК → зафиксировать X_cp^I
4. Основные (12 шт.): в морозильную камеру (п. 5.1.3.2)

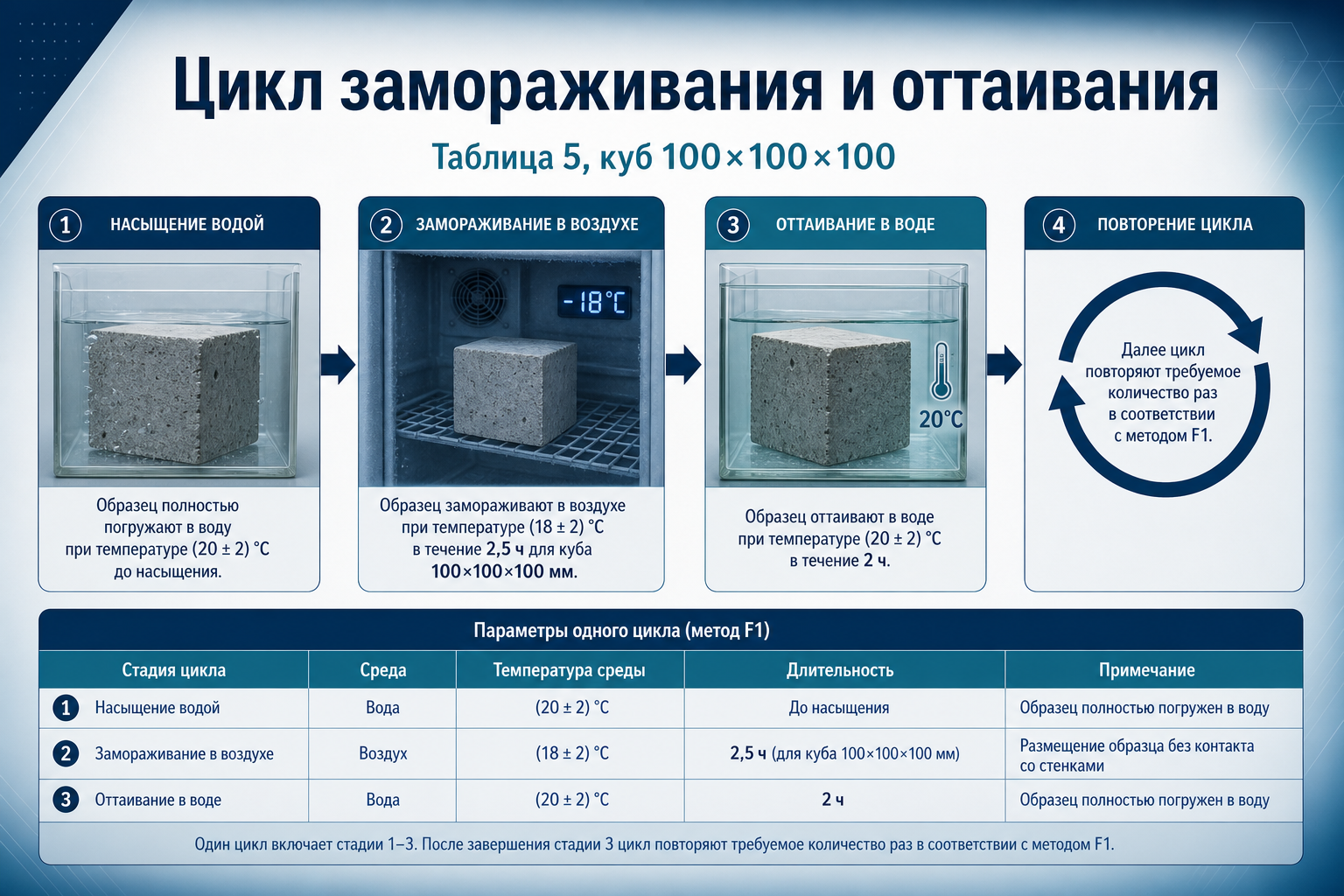

5. Цикл: заморозка (табл. 5) → оттаивание в ванне (п. 5.1.3.5)
├─ Воду в ванне менять каждые 100 циклов (п. 5.1.3.6)
└─ ≥ 1 цикл в сутки, непрерывно (п. 4.13)
6. На промежуточной отметке (табл. 4) — осмотр; при трещинах/сколах СТОП (п. 5.1.3.8)
7. После итогового числа циклов — сжатие основных (п. 5.1.3.7)
8. Обработка по 5.2.4 → формулы (2)–(7)
9. Заключение о марке — п. 5.2.4.4
П. 5.1.3.1: до циклов испытывают контрольные образцы. По формуле (4) считают коэффициент вариации V_m серии контрольных.
Если V_m > 9 % — серию снимают с испытаний и изготавливают новую. Это не «мягкая рекомендация»: без однородной контрольной серии X_min^I в формуле (7) теряет смысл.
Первый — насыщение и оттаивание в воде, заморозка на воздухе (табл. 1, п. 5.1). Второй — 5 % NaCl для дорожных/аэродромных и бетона в минерализованной воде (п. 5.2). Подробнее — марки F1 и F2.
При ≥ 1 цикле в сутки (п. 4.13) — около 200 рабочих дней на итоговую отметку плюс время насыщения и прочность. Промежуточный контроль на 150 циклах — по табл. 4.
В п. 5.1.3 взвешивание не прописано (в отличие от п. 5.2 для NaCl). Критерий Δm ≤ 2 % в п. 5.2.4.4 относится к общей обработке; для первого метода ключевой критерий — формула (7) и внешний вид образцов.
